Sistema de medición de espesor MT-100 + Zoom70

ópticode vídeode pieza

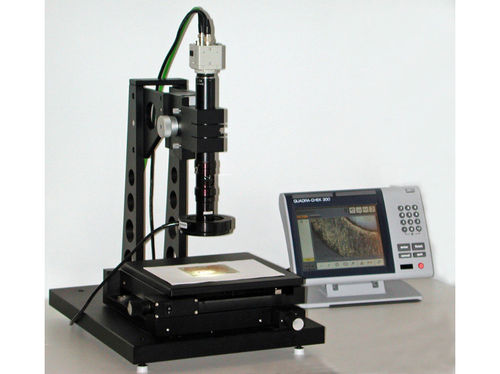

MT-100-Z70: Mesa de medición de pequeño tamaño combinada con una óptica de zoom de alta resolución La estación de trabajo de medición MT-100-Z70 combina el sistema óptico de alta resolución y la eficaz tecnología de cámara del microscopio con zoom de vídeo Z70 con el sistema de mesa de medición modular MT-100. El dispositivo es, además de para los ensayos de materiales y productos relacionados con la producción, ideal para realizar mediciones en las direcciones X, Y y Z en capas y estructuras. Aplicaciones: medición de altura en el rango de μm (espesor de capas y estructuras, arañazos) medición de piezas planas (obleas y máscaras) inspección y medición de micro y macroestructuras análisis de materiales y exámenes metalográficos inspecciones de placas de circuitos impresos (PCB) y sondas de esmerilado de metales Ventajas: el sistema óptico-mecánico-modular permite una adaptación flexible del aparato de medición a la tarea específica la luz coaxial y la luz anular LED proporcionan una iluminación óptima del objeto la mesa de medición MT-100 con sistema de medición lineal hizo posible el posicionamiento preciso y la máxima exactitud de medición el software JE.Mess/JE.Control ofrece amplias posibilidades de archivo de imágenes, documentación, edición de imágenes y diversas funciones de medición Opciones: ajustes de enfoque y zoom motorizados la elección del objetivo determinó el rango de aumentos y la distancia operativa mesa de medición con ejes motorizados rango de medición / dimensiones de la mesa de medición a petición del cliente unidad de transparencia diafragma iris filtro de polarización
