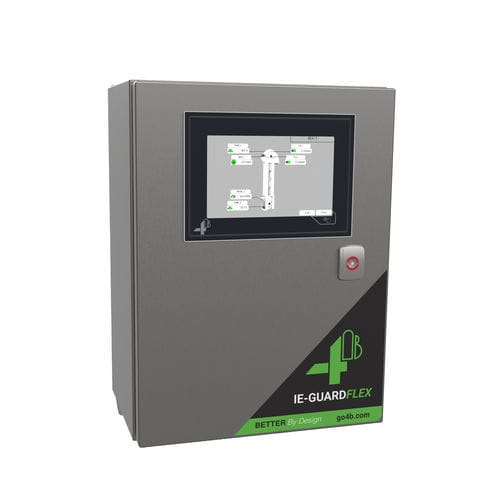

Unidad de control con visualización IE-GuardFlex

de visualización de datos de proceso y fabricacióndigitalcon pantalla táctil

El IE-GuardFlex sirve como unidad de control central para la Solución Distribuida de Monitorización de Riesgos (DHMS) de 4B. Utilizando tecnología Ethernet industrial, se conecta y supervisa múltiples sensores montados en máquinas a través de los principales IE-Nodes de 4B. El sistema IE-GuardFlex soporta múltiples máquinas, IE-Nodes y sensores, e interactúa directamente con los MCC de las máquinas para iniciar una parada controlada al detectar una condición peligrosa. Típicamente ubicado dentro del MCC de la planta y del "área segura" de peligro de polvo, el IE-GuardFlex se conecta vía Ethernet industrial (cableado CAT6) a IE-Nodes distribuidos a las máquinas monitoreadas en el "área peligrosa" Estas máquinas pueden incluir elevadores de cangilones, transportadores cerrados, transportadores abiertos, transportadores de cadena y soportes de rodillos. Varios sensores de monitorización de riesgos 4B se conectan a los IE-Nodes locales, monitorizando condiciones como el deslizamiento de la cinta (SlipSwitch, Milli-Speed), la desalineación de la cinta (TouchSwitch, Bulldog), la temperatura de los cojinetes (ADB, Milli-Temp), la vibración (Milli-Vib) y el bloqueo del vertedero (Binswitch). El ingeniero de planta puede iniciar el proceso de búsqueda de nodos mediante la intuitiva interfaz gráfica de usuario de la pantalla táctil en color de 7". A continuación, se pueden configurar los nodos encontrados y asignar sensores a máquinas definidas por el usuario. El sistema permite una configuración de ALARMA/PARADA en 3 etapas por sensor, con relés de salida asignados a condiciones de ALARMA y/o PARADA por sensor o máquina. Además, los relés de salida comunes de ALARMA y PARADA indican si existe una condición de alarma o parada en cualquiera de los sensores conectados.
