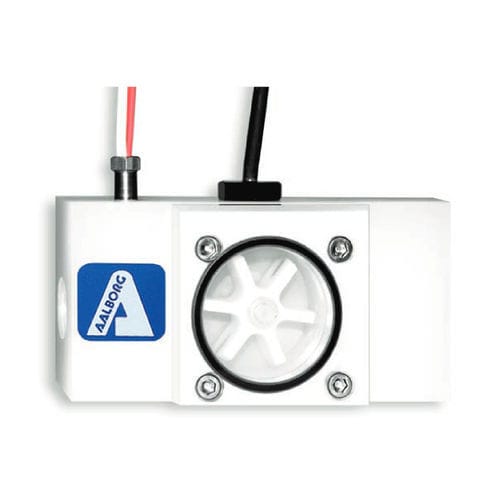

Caudalímetro de palanca PWM series

volumétricopara líquidovertical

Caudalímetro de rueda de paletas PWM para la medición del caudal de líquidos. Características de diseño Caudalímetros para aplicaciones de caudal de líquidos Los cojinetes de joya permiten caudales mínimos muy bajos Fáciles de instalar y utilizar Montaje horizontal o vertical Una sola pieza móvil Indicación de caudal mediante cubierta acrílica transparente Señal de onda cuadrada versátil Conexiones NPT hembra Multiparámetro: Salidas de caudal y temperatura Opción RTD de platino Modelos de polipropileno y PVDF químicamente resistente Descripción Principios de funcionamiento El fluido que circula por la unidad hace girar la rueda de paletas. A medida que los imanes incrustados en la paleta giran junto al sensor, se producen impulsos eléctricos cuya frecuencia es proporcional al caudal. Las revoluciones por minuto y el factor K (número de impulsos/Galón) permiten calcular el caudal que pasa por la unidad. ESPECIFICACIONES SEÑAL DE SALIDA - NPN colector abierto (carga 30 mA máx.) DIMENSIONES - 56H x 108L x 53D mm (2.2 x 4.25 x 2.2")Sin adaptadores RTD y Hall switch. CABLE - 1,8 m (6') o 3,7m (12') opcional RTD - Platino 0,00385 TCR, cumple la norma 60751, Clase B
