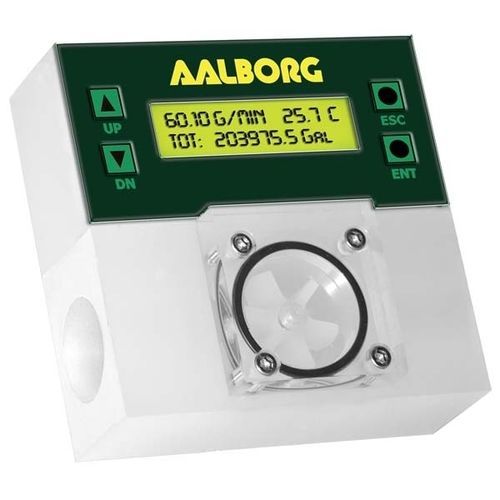

Caudalímetro de rotor PWE

volumétricopara líquidode plástico

Medidor de rueda de paletas PWE para medir el flujo de líquido. Características del diseño oSoporta hasta 23 Unidades de Ingeniería (incluyendo una definida por el usuario) oDos totalizadores programables (principal y piloto) indican el volumen total de líquido oLímites de alarma de flujo alto y bajo programables con intervalo de retardo preestablecido oLímites de alarma de alta y baja temperatura programables con intervalo de retardo preestablecido (opcional) oDos conjuntos de salidas aisladas ópticamente programables por el usuario oSalidas analógicas seleccionables por el usuario (mediante puentes) de 0-5 Vcc o 4-20mA de flujo y temperatura (opcional) oFlow Salida de pulso (3.3Vdc CIMOS) interfaz digital (RS-232 o RS-485) oCapacidad de Multi-Caída de hasta 256 unidades (opción RS-485) oExtenso Autodiagnóstico con indicación de LCD (opcional) oLocal key pad y pantalla LCD de 2x16 caracteres con luz de fondo ajustable (opcional) oLa caja es hermética a los estándares IP65 oSoftware gratuito de configuración y calibración del AALBORG (RS-232/RS-485) Principios de operación El líquido que fluye a través de la unidad hace que la rueda de paletas gire. A medida que los imanes incrustados en la rueda de paletas giran más allá del sensor, se producen impulsos eléctricos en los que la frecuencia es proporcional a la tasa de flujo. El número de impulsos por intervalo de tiempo deseado y el factor K (número de impulsos por galón) permiten calcular la velocidad de flujo y el volumen que pasa por la unidad. La CPU y los circuitos del acondicionador de señales a bordo realizan un flujo preciso y un cálculo total, comunicación digital y proporcionan señales de salida analógicas de 0-5 Vcc o 4-20 mA. La memoria no volátil almacena todas las variables específicas del hardware y ser programables, incluyendo la tabla de linealización de flujo.
