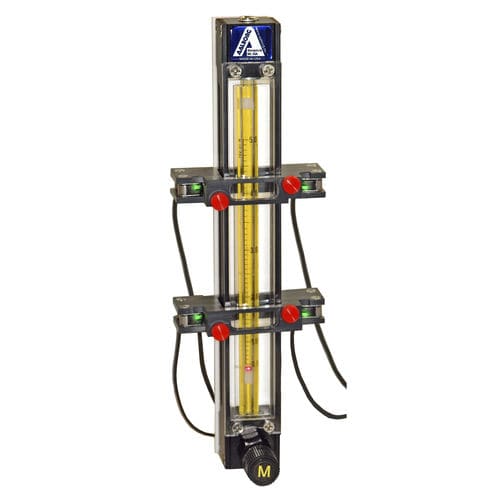

Interruptor de nivel optoelectrónico OSV series

de flotadorpara líquidospara zona peligrosa

Detección no invasiva de un caudal ALTO o BAJO. Ideal para señalizar una alarma, válvula de corte u otro dispositivo cuando el flotador sobrepasa el detector. Dos salidas NPN complementarias (hasta 50 mA) para controlar el relé del usuario o la entrada digital. Dos indicadores LED para control visual. Descripción DESCRIPCIÓN GENERAL El Interruptor Sensor Óptico es un medio no invasivo para la detección de un caudal ALTO o BAJO. Este sensor es ideal para señalizar una alarma, válvula de corte u otro dispositivo cuando el flotador pasa por el detector (la alarma, válvula, etc. no están incluidas). El interruptor de sensor óptico ayuda a proteger los procesos y equipos de los daños causados por caudales extremos. Se utiliza junto con los caudalímetros estilo P, S y T. Su diseño compacto y su facilidad de manejo lo convierten en un complemento no intrusivo y fácil de usar para su caudalímetro. Perfecto para aplicaciones OEM, se utiliza siempre que sea necesario controlar automáticamente los niveles de caudal máximo o mínimo. También puede utilizarse junto con un relé de control para alimentar equipos alternativos o dispositivos de supervisión. Se utiliza con caudalímetros de tipo P, S y T. PRINCIPIO DE FUNCIONAMIENTO Un sensor fotoeléctrico en miniatura autónomo (tipo Thrubeam) que consta de un transmisor y un receptor están montados en lados opuestos del tubo de flujo sobre un soporte sólido. El flotador dentro del tubo de flujo se detecta cuando atraviesa el haz de luz. El sensor puede utilizarse para detectar el paso del flotador más allá del punto de ajuste del sensor y también puede configurarse para controlar la posición del flotador en un nivel específico, señalando cuando el flotador está fuera del alcance del haz de luz del sensor.
