Software de cálculos IQ Direction Power Spectrum

3Den tiempo real

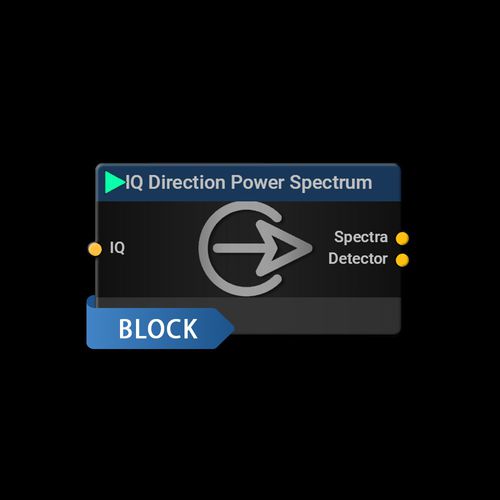

El bloque IQ Direction Power Spectrum añade una sincronización de rotación de antena al flujo Spectra si la antena IsoLOG 3D DF está funcionando en modo chopper. Si se utiliza la antena IsoLOG 3D DF en modo chopper (el tiempo de conmutación del segmento de antena es inferior a 20ms y podría ser tan bajo como 1µs) es imposible saber qué antena está conmutada ya que el enlace de datos hacia y desde la antena IsoLOG 3D DF está dentro del rango de ms mientras que la antena IsoLOG 3D DF podría conmutar en el rango bajo de µs que es 1k- 10k más rápido. Para resolver este problema hemos inventado el bloque IQ Direction Power Spectrum que analizará el espectro IQ y le añadirá una información de sincronización de antena basada en algún algoritmo avanzado, pero es necesario añadir alguna ayuda, por ejemplo, la duración estimada del segmento y el número de segmentos (incluido el sector de disparo). Al final, la información completa del segmento de antena se añade al flujo de datos de Spectra para un cálculo de DF en tiempo real.
