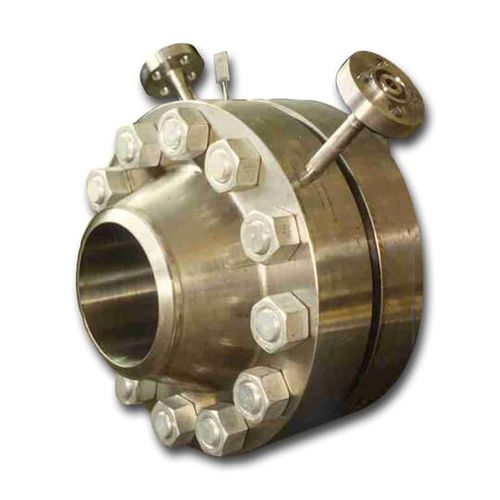

Brida de orificio FPD160

Uniones/conjuntos de brida de orificio soldables para encajar entre bridas RF, FF o RTJ. Las bridas de orificio incluyen los puntos de toma DP y se suministran con la placa de orificio, juntas, tuercas, pernos y tornillos de elevación necesarios, diseñados para medir el caudal de líquidos, gases o vapor limpios o contaminados. ABB FPD160 es una gama de placas de orificio para medición de caudal que se instalan en uniones de brida de orificio soldadas con tomas de brida. Las placas de orificio están disponibles con diversos perfiles para una amplia gama de aplicaciones, desde fluidos limpios y líquidos de baja viscosidad hasta fluidos sucios o líquidos de alta viscosidad. Diseños de placas de orificio: - Placa de orificio concéntrica de borde cuadrado para líquidos/gases/vapor limpios - Placa de orificio de cuarto de círculo para fluidos viscosos - Placa de orificio de entrada cónica para fluidos viscosos - Placa de orificio excéntrica para fluidos sucios - Placa de orificio segmentada para fluidos sucios - Placa de orificio en soporte entre bridas de orificio RTJ Datos Uniones de bridas de orificio listas para soldar directamente en la tubería: - tomas posicionadas con precisión - completas con juntas, tuercas y tornillos Equipados con placa de orificio para medición de bajo coste: - Placa de acero inoxidable 316 con bridas de acero al carbono o acero inoxidable - otros materiales disponibles Diseñados y fabricados según las normas más recientes - placas según la norma ISO5167:2003 (otras normas de diseño disponibles) - bridas según ASME B16.36 Gama de taladros de brida / clasificaciones disponibles: - para caras de brida elevadas, planas o de perfil RTJ
