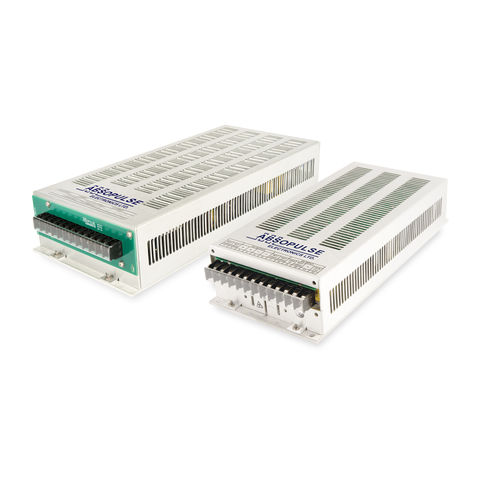

Ondulador DC/AC sinusoidal CSI 200-F3 series

PWMpara aplicaciones industrialescompacto

Las series CSI 200-XX/24F3 y CSI 300-24/24FX de inversores DC-AC robustos y de alto rendimiento están diseñados para aplicaciones industriales de 24Vac. Las unidades entregan 200VA y 300VA respectivamente. Los inversores de calidad industrial utilizan tecnología PWM de alta frecuencia controlada por microprocesador y probada en la práctica para proporcionar una tensión de salida de onda sinusoidal pura y aislada de 24Vac. La serie CSI 200-XX/24F3 opera desde una entrada nominal de 24Vdc o 48Vdc. La serie CSI 300-24/24FX acepta una entrada nominal de 24Vdc. Voltajes de entrada personalizados están disponibles bajo pedido. La conversión de alta frecuencia permite una construcción compacta, bajo peso y alta eficiencia. La eficiencia es típicamente del 80% a plena carga, dependiendo de la configuración de entrada/salida requerida. Las unidades son de construcción robusta. La versión de 200VA está alojada en una caja de 132 x 62 x 290 mm; la de 300VA tiene un factor de forma de 153 x 67 x 357 mm. La entrada y la salida están filtradas para reducir el ruido. La entrada en ambos diseños cumple con la norma EN55022 Clase A con amplios márgenes (Clase B bajo pedido). Esto garantiza que los inversores se puedan utilizar en entornos sensibles a las interferencias electromagnéticas sin necesidad de un filtrado adicional. Las unidades están diseñadas para cumplir con las normas C22.2 No. 107.1 - 01, UL 458 y EN/UL60950-1. La protección electrónica para ambas series incluye sobrecarga, sobretensión, protección contra cortocircuitos, protección contra descargas cuando se conecta a una fuente de CC y apagado térmico con recuperación automática.
