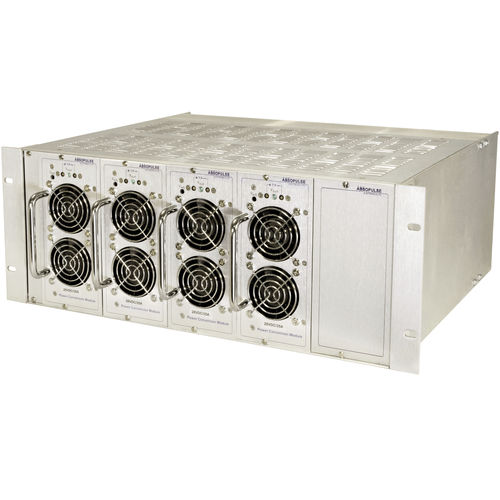

Alimentación eléctrica AC/DC PFC-419F-5K-4U19 Series

de múltiples salidasconmutadaen bastidor

5kW, sistema eléctrico con 1kW, PFC-entrada, módulos enchufables del Estante-soporte AC-DC del caliente-intercambio La serie PFC-419F-5K-4U19 es un 5kW, sistema eléctrico del estante-soporte AC-DC con la entrada de PFC. El sistema se construye con hasta cinco módulos de fuente de alimentación enchufables 1kW montados en un 4U x 19" x 15" tarjeta-marco. Cada 4U x 16HP x módulo del enchufe de 304 milímetros tiene un diodo incorporado de la redundancia para la conexión paralela o la operación redundante N+1, incluyendo la caliente-inserción/el caliente-intercambio. El diodo de la redundancia también permite para que una batería sea conectada con la salida para los propósitos de respaldo. El sistema completamente cargado PFC-419F-5K-4U19 entrega un máximo de 5kW o de 4kW con la redundancia N+1. Cada módulo enchufable emplea un factor de poder corrigió la entrada y una etapa siguiente del semipuente para convertir el voltaje universal de la CA-entrada (95-264Vac) a 24Vdc, a 48Vdc, a 110Vdc o a 125Vdc. Los voltajes de encargo de la entrada-salida están disponibles. Los módulos incluyen una alarma del fall del módulo con salida del acoplador óptico, resumieron en una sola alarma de la forma C en la placa madre del estante. El panel de delante de cada módulo incluye una salida EN indicador del LED. Los puntos de prueba para supervisar los potenciómetros de ajuste del voltaje de salida y del voltaje están disponibles como opciones.
