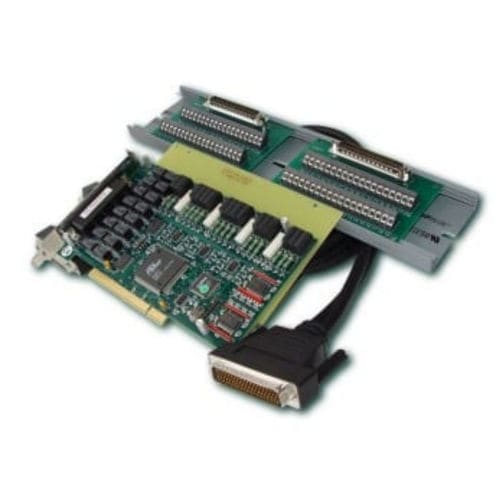

Tarjeta E/S digital PCI-IIRO-16

de 8 E/Scon salida de reléPCI-Express

-Compatible con PCI universal, PCI-X, 3,3V y 5V (llame para conocer la disponibilidad de PCI-Express) -Ocho o dieciséis entradas digitales no polarizadas y aisladas ópticamente -Ocho o dieciséis salidas de relé electromecánicas -Canal a canal y canal a tierra optoaislados -Puede detectar el cambio de estado de la entrada y activar la interrupción -Detección automática en Windows Tarjetas de entrada/salida digital aisladas Las tarjetas PCI-IIRO-8 y PCI-IIRO-16 son tarjetas de bajo coste y tamaño medio que proporcionan entradas y salidas aisladas para ordenadores con bus PCI. Las tarjetas tienen ocho o dieciséis entradas digitales aisladas ópticamente para señales de control de CA o CC y ocho o dieciséis salidas de relé electromecánico. PCI-IIRO-8 ocupa cuatro registros consecutivos de ocho bits en el espacio de E/S. El PCI-IIRO-16 ocupa ocho registros consecutivos de ocho bits en el espacio de E/S. Entradas Las entradas aisladas pueden ser accionadas por CA o CC y no son sensibles a la polaridad. Las señales de entrada se rectifican mediante un puente de diodos y se aplican a las entradas de los optoaisladores. Una resistencia de 470 ohmios en serie proporciona la limitación de corriente. Se pueden aceptar salidas de transmisores de control estándar de 12/24 CA, así como tensiones de CC. El rango de tensión de entrada es de 5V a 24V (rms). Para ampliar el rango de tensión de entrada, puede conectar resistencias externas en serie. Cada circuito de entrada contiene un filtro lento/rápido conmutable que tiene una constante de tiempo de 10 milisegundos (PCI-IIRO-8) o 5 milisegundos (PCI-IIRO-16). (Sin filtro, la respuesta es de 20 microsegundos.) El filtro debe seleccionarse para las entradas de CA con el fin de eliminar la respuesta a los cruces por cero. El filtro también es valioso para utilizarlo con señales de entrada de CC lentas en un entorno ruidoso.
