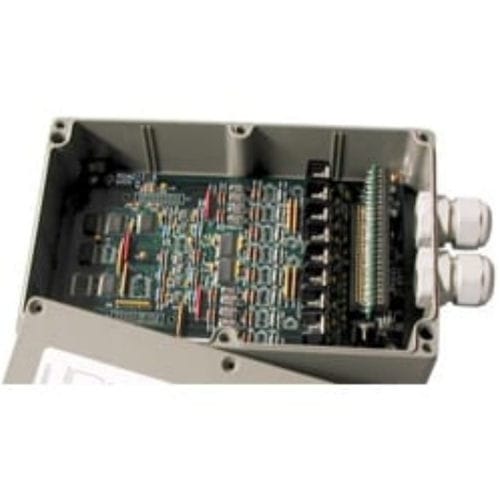

Módulo de adquisición de datos de tensión RDAG12-8(H)

de potenciaboxcon E/S digital

-Unidades remotas inteligentes de salida analógica y E/S digital con interfaz serie RS-485 optoaislada para el ordenador central -Ocho salidas analógicas de corriente (4-20mA) y tensión de 12 bits -Rangos de tensión seleccionables por software de 0-5V, 0-10V, ±5V -Siete bits de E/S digitales configurados bit a bit como entradas o salidas de alta corriente. -Las conexiones de campo se realizan mediante terminales de tornillo extraíbles de 50 pines. -Microcontrolador de 16 bits compatible con el 8031 con 32K de SRAM y EEPROM -Circuito de vigilancia para el reinicio en el encendido y el fallo del microprocesador -Caja metálica de protección para el modelo de alta potencia (RDAG12-8H) -Caja protectora NEMA4 para entornos atmosféricos y marinos adversos (sólo RDAG12-8) -El modelo de alta potencia puede controlar cargas de hasta 250 mA por canal -Diseñado, hecho, apoyado y fabricado en los EE.UU Estas unidades contienen cada una ocho convertidores digital-analógicos (DAC) independientes de 12 bits y amplificadores para las salidas de tensión y la conversión de tensión a corriente. Los DACs pueden ser actualizados en un modo de canal por canal o simultáneamente. Hay ocho canales de salida de tensión y ocho canales correspondientes de salida de corriente de 4-20mA. Los rangos de tensión de salida son seleccionables por software. La calibración se realiza por software. Las constantes de calibración de fábrica se almacenan en la memoria EEPROM y pueden actualizarse desconectando el cableado de E/S y entrando en el modo de calibración por software. Las unidades tienen rangos de tensión analógica de 0-5V, 0-10V y ±5V, todos ellos de hasta 10mA. El modelo RDAG12-8 se presenta en una caja que cumple con la norma NEMA4.
