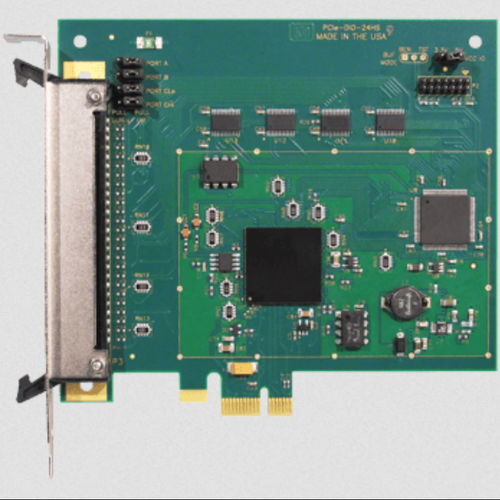

Tarjeta E/S digital PCIe-DIO-24HS

en seriePCI Expressjumper

-tarjeta de E/S digital PCI Express de carril x1 -24 líneas DIO de alta corriente -Generación de IRQ a partir del bit 3 del puerto C, y contador A2 (modelos "C") y/o detección de cambio de estado (COS) (modelos "S") -Líneas DIO con buffer -Puertos de cuatro y ocho bits seleccionables independientemente para entradas o salidas -Resistencias Pull-up/Pull-down de 10k ohm configurables por el usuario en las líneas DIO -VCCIO (5V, 3.3V) seleccionable mediante puentes -Tensión VCCIO disponible para el usuario a través de un fusible reseteable de 0,5A -Conector de 50 pines con enclavamiento -Diseñado, hecho, apoyado y fabricado en los EE.UU OPCIONES DE FÁBRICA -Funcionamiento a temperatura extendida (-40° a +85°C) -Lengüeta de desconexión rápida en el soporte de montaje para el mazo de cables o la toma de tierra del apantallamiento del cable (con conector de 50 pines sin bloqueo) -Versión que cumple con la normativa RoHS Este producto es una tarjeta de E/S digital PCI Express de carril x1 disponible en dos modelos. La PCIe-DIO-24H es la DIO básica y la PCI-DIO-24HS cuenta con capacidades avanzadas de detección de cambio de estado (COS). La tarjeta emula un chip compatible con el 8255, proporcionando 24 líneas DIO. Las líneas DIO se agrupan en tres puertos de 8 bits: A, B y C. Cada puerto de 8 bits se configura por software para funcionar como entradas o salidas. El puerto C puede dividirse además en dos nybbles de 4 bits mediante software y configurarse como entradas o salidas. Cada línea DIO tiene un búfer y es capaz de generar/recibir hasta 32mA. El nivel lógico de VCCIO se configura globalmente mediante la selección de puentes como 5V o 3,3V. Además, los puertos A, B, C low nybble y C high nybble se configuran individualmente mediante puentes como pull-up o pull-down a través de redes de resistencias de 10kΩ.
