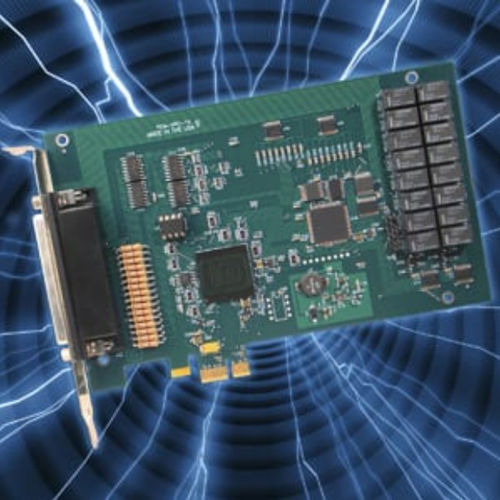

Tarjeta de entrada digital PCIe-IIRO-16

con salida de reléPCI Express

-16 entradas digitales no polarizadas y aisladas ópticamente -Filtros conmutables en las entradas para entornos eléctricamente ruidosos -Aislamiento óptico de canal a canal y de canal a tierra -Puede detectar el cambio de estado de la entrada y activar la interrupción -16 salidas de relé electromecánicas -Detección automática en Windows -Diseñado, hecho, apoyado y fabricado en los EE.UU OPCIONES DE FÁBRICA -Funcionamiento a temperatura extendida (-40° a +85°C) -Versión que cumple con la normativa RoHS Este producto es una tarjeta de entrada digital y salida de relé aislada PCIe de carril x1 con capacidad de detección de cambio de estado (COS). Las entradas aisladas pueden ser accionadas por CA o CC y no son sensibles a la polaridad. Las señales de entrada se rectifican mediante un puente de diodos y se aplican a las entradas de los optoaisladores. Una resistencia de 1,8k ohmios en serie proporciona la limitación de corriente. Se pueden aceptar salidas de transmisores de control estándar de 12/24 CA, así como tensiones de CC. El rango de tensión de entrada es de 3V a 31VDC (o 40-10kHz RMS). Para ampliar el rango de tensión de entrada, puede conectar resistencias externas en serie. Las salidas de relé electromecánico del PCIe-IIRO-16 están compuestas por diez salidas SPDT de forma C y seis SPST de forma A (normalmente abiertas). Los relés están desenergizados en el momento del encendido. Los datos de los relés están enclavados. La tarjeta tiene 6,6 pulgadas de longitud y 4,2 pulgadas de altura sentada. Las conexiones de cableado de E/S para esta tarjeta son a través de un conector D-sub de 78 pines. Para conectar esta tarjeta a los paneles de terminación con dos conectores D-sub de 37 pines se suele utilizar un cable redondo moldeado en forma de "Y".
