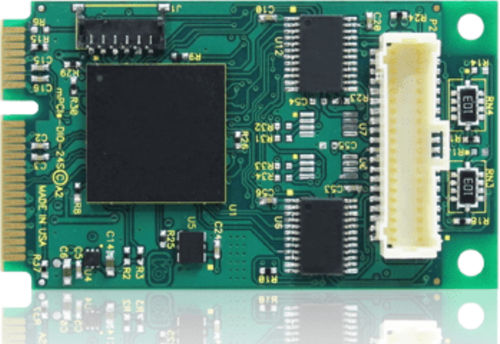

Tarjeta E/S digital mPCIe-DIO-24A

TTLcon 24 E/SMini PCI Express

-¡Con características de integración digital! -Salidas con generación de pulsos/tren / PWM / frecuencia / y cuadratura, entradas con filtrado digital y medición flexible de la duración de los pulsos, frecuencia y recuento de eventos, generación de IRQ y mucho más. -Mini tarjeta PCI Express (mPCIe) tipo F1, con conectores de E/S de enclavamiento -24 líneas DIO LVTTL de alta corriente (fuente/sumidero de 24ma) -Detección de cambio de estado (COS) Generación de IRQ -resistencias pull-up de 10k ohmios -Puertos de cuatro y ocho bits seleccionables independientemente por software para su uso como entradas o salidas -Todas las señales se envían a un conector D-Sub macho de 37 patillas opcional para montaje en panel -Estándar RoHS -Ya está disponible en formato M.2 -Diseñado, hecho, apoyado y fabricado en los EE.UU OPCIONES DE FÁBRICA -Temperatura de funcionamiento industrial (-40°C a +85°C) -Señalización TTL con VCCIO (5V) suministrada por el usuario La mPCIe-DIO-24A es una minitarjeta PCI Express de tipo F1 (mPCIe) y un conjunto de cables opcionales (conector D-Sub de 37 patillas macho) diseñados para su fácil montaje en panel en cualquier entorno de aplicación. Utiliza el bus PCI Express de alta velocidad para transferir datos digitales hacia y desde la tarjeta. La E/S digital es compatible con los chips 8255 PPI, lo que facilita su programación. Esto también permite una migración sencilla y sin problemas desde otras tarjetas de E/S digitales ACCES PCI y PCI Express, pero también ofrece funciones avanzadas habilitadas por la lógica FPGA incorporada.
