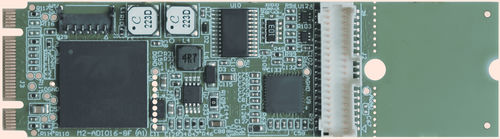

Tarjeta E/S analógica M.2-ADIO16-8F

con 4 salidas analógicas8 canalescon 4 entradas analógicas

-Tarjeta de tamaño M.2 2260/2280 "B/M" con conectores de E/S de enclavamiento -sistema completo de adquisición de datos de 16 bits y 1MSPS -Tasas de muestreo sostenidas de hasta 1MHz -Entrada de 8 canales de alta impedancia: 1 MΩ -Rangos de tensión de entrada diferencial de ±0,64V a ±24,576V -Funcionalidad flexible y configurada por software -8 entradas pseudodiferenciales (de un solo extremo) o 4 entradas diferenciales -Transferencias DMA rápidas desde un FIFO de 4 kSample -Cuatro salidas analógicas de 16 bits -Rangos de salida programables independientemente: -0V a 5V, 0V a 10V, ±2,5V, ±5V, ±10V -Accionamiento de las salidas ±10Ma garantizado -el modelo "FDS" permite la transmisión de formas de onda DMA+FIFO (8 kMuestras) programada por hardware en hasta cuatro DACs -16 líneas digitales con funciones alternativas que incluyen ADC y DAC Trigger -Estándar RoHS -Funciona en las ranuras NVME de sus ordenadores -Disponible en formato PCI Express Mini (mPCIe) -Diseñado, hecho, apoyado y fabricado en los EE.UU OPCIONES DE FÁBRICA -rangos de entrada ADC de 4-20mA o 10-50mA -Funcionamiento a temperatura extendida (-40°C a +85°C) El M.2-ADIO16-8F es una solución ideal para añadir capacidades de E/S analógicas de alta velocidad a cualquier ordenador con una ranura M.2. La M.2-ADIO16-8F es una tarjeta A/D y D/A de 16 bits de resolución con 16 E/S digitales flexibles, con 8 entradas analógicas monofónicas o 4 diferenciales. Cada canal puede ser configurado independientemente por software para aceptar cualquier rango de entrada. Dieciséis E/S digitales configuradas en 9 "Grupos de E/S" como entrada o salida por grupo. Los bits 0-7 forman un grupo, y los bits 8-15 pueden ser configurados para el modo de entrada/salida individualmente. Las entradas digitales implementan varias "funciones alternativas" incluyendo el disparo externo del ADC o DAC.
