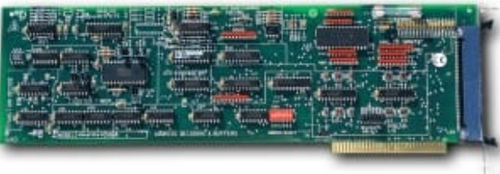

Tarjeta convertidor analógico/digital AD8-16

E/S

-16 entradas analógicas simples u 8 diferenciales -Resolución de ocho bits -Más de 16.000 conversiones por segundo -Velocidad de exploración y rangos de tensión programables -Dos salidas analógicas de 8 bits -Tres contadores/temporizadores programables -Ocho entradas digitales -Ocho salidas digitales salida de +5 V, 1 amperio, con fusible -Diseñado, hecho, apoyado y fabricado en los EE.UU El modelo AD8-16 (número de pieza alternativo ADA-8) es una tarjeta económica, multiplexada, de convertidor analógico-digital (A/D) de ocho bits y contador-temporizador para ordenadores con bus ISA. Acepta hasta ocho entradas analógicas diferenciales o 16 de un solo extremo (configuradas mediante puentes). El AD8-16 requiere una ranura de expansión de tamaño completo. Todas las conexiones se realizan a través de un conector estándar de 50 pines. La selección de la dirección de E/S base se realiza mediante un interruptor DIP. Las entradas analógicas se multiplexan, se amplifican, se mantienen mediante un amplificador de muestreo y retención, y luego se digitalizan mediante un convertidor A/D de ocho bits. La ganancia del amplificador se selecciona por software y puede variar de un canal a otro. Los rangos de tensión de escala completa son ±128 mV, ±5V, 0-255mV y 0-10V. Cuando se opera en los rangos bipolares, la salida digital está disponible en formato binario de complemento a 2 o offset. La señal de fin de conversión puede utilizarse para interrumpir el ordenador cuando se configura mediante un puente. Se puede seleccionar entre los niveles IRQ 2-7. La petición de interrupción se cancela automáticamente cuando se leen los datos del A/D. Hay dos convertidores digital-analógico de 8 bits en esta tarjeta. Los rangos de salida de estos D/A son de -10V a +10V y están pensados para manejar una carga de 10 kilohmios o superior. La corriente de salida máxima es de 5 mA.
