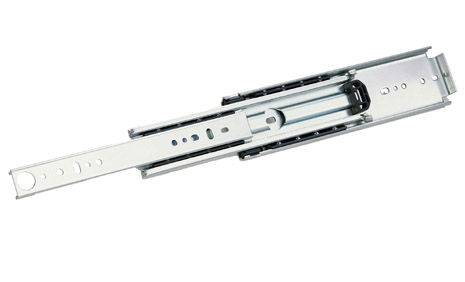

Corredera de extensión total 9301 series

telescópicacon jaula de bolaspara carga pesada

Extensión completa Clasificación de la carga: 600 libras. Montaje lateral o plano .75 de espacio lateral No desconectar Disponible en longitudes iguales 10"-36", 40", 42", 44" 48", 54", 60" Acabado de zinc claro Soporta cajones de 42" de ancho con longitudes de diapositivas de hasta 60" Especificaciones arquitectónicas Cajones de 42 pulgadas. 1067 mm de ancho o menos: Guías de cojinetes de bolas Accuride 9301E, sin desconexión, con extensión total, y hasta 600 libras/pr. [181,4 kg] de capacidad de carga. Montaje plano: 180 libras, cajones de hasta 32" de ancho Aplicaciones móviles: 360 libras, anchos de cajón de hasta 32" Uso frecuente: 480 libras, anchos de cajón de hasta 42" Uso moderado: 600 libras, ancho de cajón de hasta 24" Montado en un soporte: 420 libras, ancho de cajón de hasta 42" Montado en un soporte: 600 libras, cajones de hasta 22" de ancho Para clasificaciones de carga adicionales, consulte la hoja técnica Los espaciadores de bolas puente minimizan el movimiento de lado a lado, ayudan a aumentar la capacidad de carga en un 20%, mejoran la extensión completa y la fiabilidad de sobre-viaje, y producen un movimiento más suave y consistente Los parachoques espaciadores de bolas de absorción de impactos ayudan a reducir el tope final y a disminuir el ruido del impacto El aumento del 13% del grosor de los miembros internos y externos contribuye a un 20% de aumento de la carga útil El kit opcional de soporte de plataforma permite aplicaciones adicionales de montaje inferior y lateral El modelo 9301E puede instalarse como tobogán acompañante con el modelo 9308E (bloqueo y cierre, accionado con una palanca frontal). Hay disponible un embalaje especial para esta combinación, que incluye un 9301E estándar y un 9308E derecho. Soporta cajones de 60" de ancho con longitudes de diapositivas de hasta 36". El número de parte de este embalaje es 9308-5. Este paquete D está disponible en las siguientes longitudes: 14"-32", 36", 40", 48", 54" y 60"
