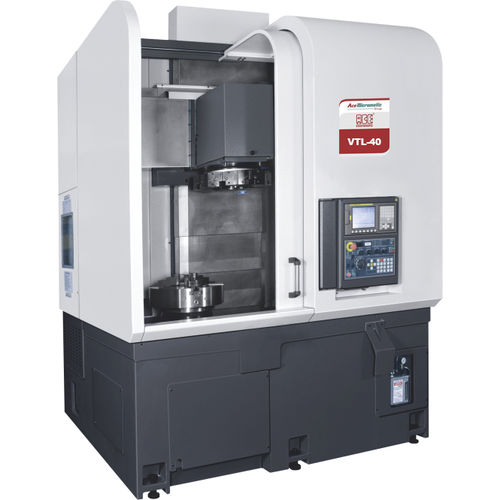

Torno CNC VTL-40

vertical2 ejespara piezas de gran diámetro

El centro de giro vertical Ace combina potencia, rigidez y versatilidad con una mayor capacidad. El amplio acceso a la zona de los mandriles facilita la carga y descarga de las piezas. Las guías de movimiento lineal en los ejes X y Z aseguran un mejor posicionamiento y repetibilidad. Esta máquina es ideal para girar componentes pesados y de gran diámetro como ruedas voladoras, tambores de freno, engranajes de gran tamaño, etc. La máquina permite cargar y descargar fácilmente componentes pesados. Esta máquina ocupa menos espacio en el suelo que una máquina de giro horizontal que puede girar piezas de tamaño comparable. Huso El husillo tipo cartucho se monta y se prueba en un entorno de sala limpia controlada. La configuración de los cojinetes da una gran rigidez al conjunto del husillo en ambas direcciones, axial y radial. Los cojinetes están lubricados con grasa de por vida. Un motor de husillo de alto par proporciona energía para la eliminación de material pesado. Hachas Los ejes X y Z tienen husillos de bolas de precisión de gran diámetro, apoyados en cada extremo por cojinetes de soporte de husillos de bolas de clase de precisión. Los husillos de bolas están pre-tensados para minimizar el efecto del crecimiento de la temperatura. Las guías de movimiento lineal de alta resistencia están ampliamente espaciadas para asegurar la estabilidad. Los husillos de bolas y las guías LM se protegen con la ayuda de cubiertas telescópicas. La lubricación automática medida se proporciona tanto a las guías LM como a los husillos de bolas. Embrague de disparo por sobrecarga El embrague de disparo por sobrecarga está provisto en ambos ejes para minimizar los daños causados en caso de accidente. Se proporciona un contrapeso hidráulico para el eje z con el fin de contrarrestar el efecto de la gravedad en la unidad de deslizamiento, asegurando así la máxima disponibilidad de par motor para el corte. También ayuda a prevenir la caída del deslizamiento en caso de disparo del embrague del eje Z.
