Erector de tuneladora Tunnelift

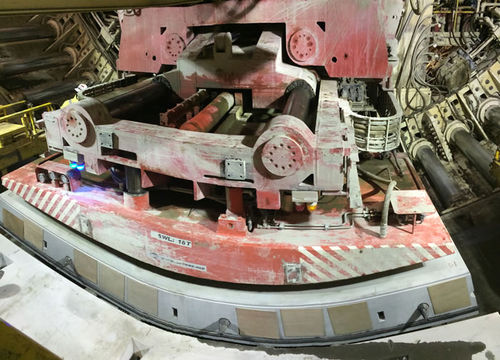

ACIMEX, líder en la manipulación industrial de cargas pesadas, es experto en la fabricación y el diseño de erectores de segmentos. Solicite un presupuesto para un modelo de montador con alto valor técnico añadido que se ajuste a sus expectativas. La formadora de dovelas ACIMEX opera en túneles y se encarga de agarrar, posicionar y depositar dovelas estándar e invertidas. Situado detrás de la cabeza de perforación de la tuneladora, en el interior del escudo, el montador está conectado a las columnas de la tuneladora mediante dos cilindros para posicionar la dovela en X, Y y Z para formar un anillo. Este dispositivo de manipulación, que puede girar 360°, proporciona una seguridad óptima en entornos extremos. Equipado con 2 ventosas laterales fijadas bajo el chasis y una ventosa central con movimiento hidráulico vertical, el montador de dovelas ACIMEX funciona mediante una bomba de vacío montada sobre un péndulo y una junta rotativa para la llegada del vacío. El chasis puede girar y el ajuste de la moldura puede ser de hasta +/-5°. El erector también está equipado con 3 electroválvulas de vacío y 6 sensores de vacío y presión (tres vacuómetros de 4-20 mA y 3 manómetros). Por último, cabe señalar que la tensión de alimentación de este dispositivo de manipulación con certificación CE es de 400 V trifásica y su capacidad de carga máxima es de 20 toneladas. Los montadores de segmentos ACIMEX se utilizan en las mayores tuneladoras del mundo En 2013, NFM Technologies recurrió a la experiencia técnica de ACIMEX encargando un erector construido a medida para la construcción del anillo de hormigón de la mayor tuneladora construida en Francia (15,08 m de diámetro). Como curiosidad, el mayor erector jamás construido también fue fabricado por la empresa.
