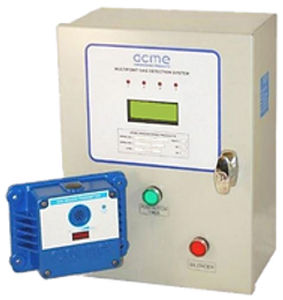

Sistema de detección de gas CEL4

estacionario

La serie ACME CEL-4 QuadSet es un sistema de control y detección multigas de hasta 4 canales basado en microprocesador que se puede utilizar con sensores GasPost. La comunicación entre el panel de control y los sensores-transmisores remotos se logra a través de una verdadera red de comunicación en cadena RS485. La pantalla LCD proporciona una lectura digital continua de las concentraciones de gas para cada sensor / transmisor, así como el estado de los niveles (bajo, alto y alarma). En su configuración más básica, el panel de control CEL-4 admite hasta 4 canales donde cada canal se trata de forma independiente controlando una zona de ventiladores. En esta configuración, todos los canales tienen su propia salida de relé SPDT a niveles bajos de gas y / o señales de 4-20 mA proporcionales a las lecturas de gas. En una aplicación más práctica, los canales se dividen en grupos que sirven colectivamente a varias zonas de ventiladores. En esta última configuración, cada grupo (zona) tiene un conjunto de contactos de salida de relé a niveles bajos de gas y / o señal de 4-20 mA proporcional a la demanda de ese grupo. Las salidas de relé SPDT de nivel de gas alto y alarma son siempre comunes a todos los canales.
