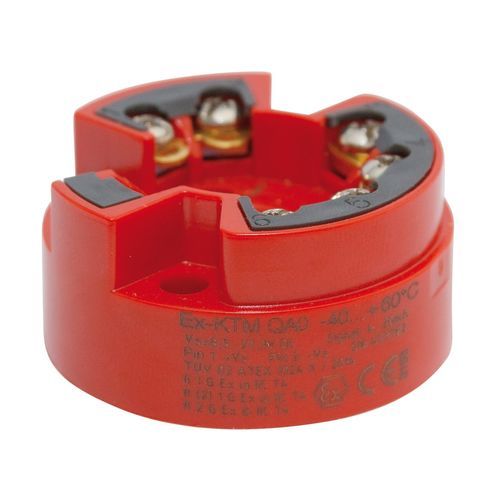

Transmisor de temperatura en cabeza de sonda TRANSCONT (EX)KTM

2 hilos4-20 mAantideflagrante

El transmisor de cabezal de temperatura Transcont KTM , para la conexión a un termómetro de resistencia Pt100 es un convertidor de señales de temperatura para medir, convertir y supervisar temperaturas en el rango de -100 ° C a + 600 ° C con un rango de medición entre 20 Kelvin y 700 Kelvin. Gracias a la salida de conmutación PNP integrada en la versión de 2 hilos (4 ... 20 mA), se puede prescindir en muchos casos de dispositivos de evaluación separados. Función El transmisor de cabezal de temperatura Transcont KTM puede instalarse en un cabezal de conexión (forma B) o en una carcasa de campo. Una fuente de corriente integrada imprime una corriente constante a través de una resistencia Pt100 de 2 ó 3 hilos integrada en el sensor. Esta corriente provoca una caída de tensión a través de la Pt100, que aumenta o disminuye en función del nivel de la temperatura del medio a medir. La señal de tensión proporcional a la resistencia generada en la Pt100 es registrada por el transmisor, linealizada y convertida en una señal de corriente continua de 4 ... 20mA o en una señal de tensión continua de 0 ... 10V. La señal de tensión de la Pt100 se monitoriza y si el sensor se rompe, se proporciona información sobre el fallo a través de la señal de salida de 4 ... 20 mA o 0 ... 10V. En este caso, la señal de salida sube a 21,7 mA o 10,85 V. En caso de cortocircuito del sensor, la señal baja a 3,55 mA o 0 V. En el transmisor de cabezal de temperatura en tecnología de 2 hilos con 4 ... 20 mA, se integra opcionalmente una salida de conmutación PNP de libre ajuste, a prueba de sobrecarga y cortocircuito, según el principio de circuito abierto.
