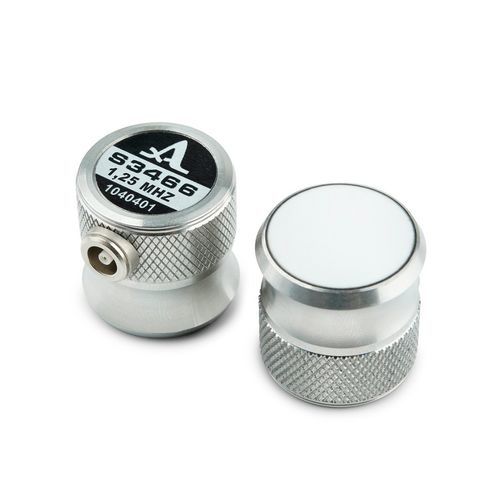

Transductor de ultrasonidos de solo cristal S3466

piezoeléctricode hazde onda longitudinal

Transductor ultrasónico monocristalino de haz normal para transmitir y recibir las ondas ultrasónicas longitudinales El transductor ultrasónico monocristalino S3466 se utiliza para realizar las mediciones de espesor de pared y la detección ultrasónica de defectos en materiales metálicos, plásticos y compuestos mediante la transmisión y recepción de ondas ultrasónicas longitudinales. El transductor puede utilizarse como parte de medidores de espesor por ultrasonidos y detectores de defectos en modo pulso-eco. El transductor puede ser accionado por los siguientes instrumentos ACS: - A1212 Master - A1214 Experto Tipo de transductor - elemento único, piezoeléctrico Tipo de onda generada - Longitudinal Frecuencia nominal - 1,25 MHz Diámetro efectivo de la apertura del transductor - 18 mm Tiempo de retardo en el protector del transductor - 0,08 µs Capacidad eléctrica del elemento piezoeléctrico - 2500 ± 50 pF Tensión máxima del impulso de excitación, V - ± 250 V Rango de temperatura de funcionamiento -20...+50°C Tipo de conector - LEMO00.250 Dimensiones - 24 × 27 × 23 mm Peso - 40 g
