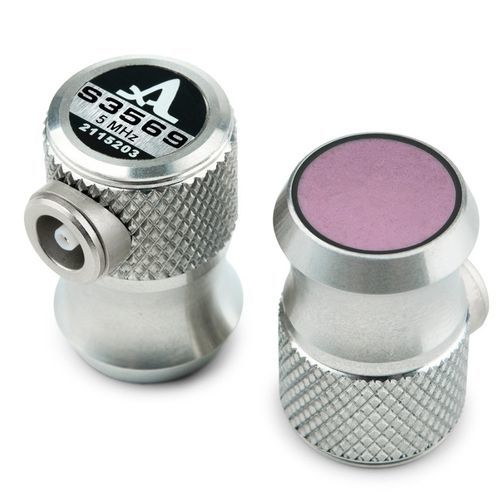

Transductor de ultrasonidos de solo cristal S3569

piezoeléctricode hazde onda longitudinal

Transductor ultrasónico monocristalino de haz normal para transmitir y recibir las ondas ultrasónicas longitudinales El transductor ultrasónico monocristalino S3569 se utiliza para realizar las mediciones de espesor de pared y la detección ultrasónica de defectos en materiales metálicos, plásticos y compuestos mediante la transmisión y recepción de ondas ultrasónicas longitudinales. El transductor puede utilizarse como parte de medidores de espesor por ultrasonidos y detectores de defectos en modo pulso-eco. El transductor puede ser accionado por los siguientes instrumentos ACS: - A1208 - A1209 - A1210 - A1211 Mini - A1212 Maestro - A1214 Experto - A1550 Introvisor Tipo de transductor - elemento único, piezoeléctrico Tipo de onda generada - Longitudinal Frecuencia nominal - 5 MHz Diámetro efectivo de la abertura del transductor - 10 mm Tiempo de retardo en el protector del transductor - 0,15 µs Capacidad eléctrica del elemento piezoeléctrico - 1300 ± 100 pF Tensión máxima del impulso de excitación, V - ± 250 V Rango de temperatura de funcionamiento -20...+50°C Tipo de conector - LEMO00.250 Dimensiones - 24 × 19 × 16 mm Peso - 26 g
