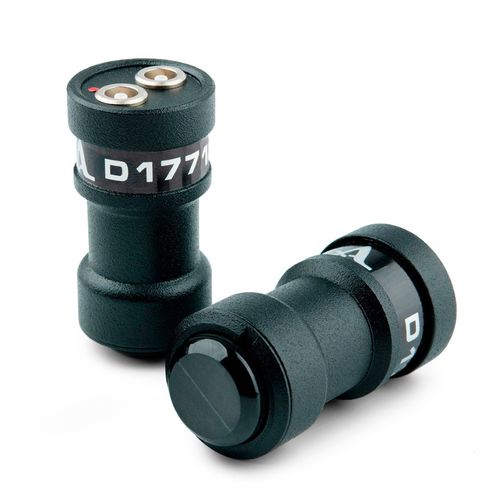

Transductor de ultrasonidos de doble cristal D1771

piezoeléctricode hazde onda longitudinal

Transductor ultrasónico de doble cristal de haz normal para transmitir y recibir las ondas ultrasónicas longitudinales El transductor ultrasónico de doble cristal D1771 se utiliza para realizar mediciones de espesor de pared y detección ultrasónica de defectos en materiales metálicos, plásticos y compuestos mediante la transmisión y recepción de ondas ultrasónicas longitudinales. El transductor puede utilizarse como parte de medidores de espesor por ultrasonidos y detectores de defectos en modo pulso-eco. El transductor puede ser accionado por los siguientes instrumentos ACS: - A1212 Master - A1214 Experto - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Tipo de transductor - elemento dual, piezoeléctrico Tipo de onda generada - Longitudinal Frecuencia nominal - 5 MHz Diámetro efectivo de la abertura del transductor - 12 mm Capacidad eléctrica del elemento piezoeléctrico - 1500 ± 150 pF Tensión máxima del impulso de excitación, V - ± 250 V Rango de temperatura de funcionamiento -30...+50°C Tipo de conector - 2 x LEMO00.250 Dimensiones - 23 × 44 × 15 mm Peso - 22 g
