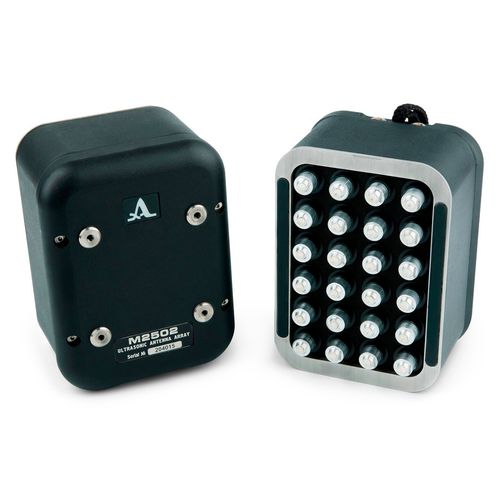

Transductor de ultrasonidos para ondas de cizalladura M2502

con contactode contacto directobaja frecuencia

Conjunto de transductores ultrasónicos duales de baja frecuencia para ensayos ultrasónicos por pulso-eco de estructuras de hormigón mediante ondas ultrasónicas horizontales de cizallamiento. Una matriz de transductores ultrasónicos de baja frecuencia de uso general con la frecuencia nominal de 50 KHz para el pulso-eco de punto seco-contacto (DPC) que transmite y recibe ondas ultrasónicas en materiales de alta dispersión (hormigón, madera, piedras, etc.) por medio de la disposición de doble apertura. Dos grupos independientes de 3 x 4 elementos realizan la transmisión y recepción de ondas ultrasónicas horizontales de cizallamiento y permiten una penetración profunda y una zona muerta reducida de las pruebas ultrasónicas. El transductor puede ser accionado por los siguientes instrumentos ACS: - A1560 Sonic-LF - A1220 MONOLITO Tipo de transductor - Conjunto de transductores de punto de contacto seco Onda generada - modo Shear-horizontal Frecuencia nominal - 50 KHz Ancho de banda - 10 a 100 KHz Capacidad - 3.500 pF ± 100 pF Tensión máxima de impulso (bipolar) - 400 V (pico a pico) Tipo de conector - Lemo00 Rango de temperatura - 20 a +50ºC Dimensiones - 139,5 х 105,5 х 83,5 mm Peso: 1,1 kg
