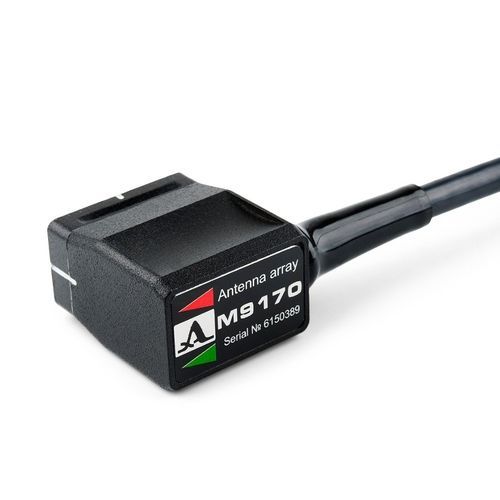

Transductor de ultrasonidos para ondas de cizalladura M9170

piezoeléctricode haces inclinados

Transductor ultrasónico phased array de onda de cizallamiento para ensayos de juntas de soldadura El transductor ultrasónico phased array M9170 está diseñado para la detección ultrasónica de defectos en juntas de soldadura y otros objetos metálicos mediante la transmisión y recepción de ondas de cizallamiento ultrasónicas. El transductor puede utilizarse como parte de los detectores de defectos por ultrasonidos TFM Phased Array. El transductor puede ser accionado por los siguientes instrumentos ACS: - A1550 Introvisor - A1525 Solo Tipo de transductor - angular, piezoeléctrico Tipo de onda generada: cizalladura Número de elementos: 16 Tamaño de paso: 1,75 mm Frecuencia nominal: 4 MHz Ángulo nominal del haz refractado en acero: 55° Rango nominal del ángulo de operación - 30...80° Capacidad eléctrica del elemento piezoeléctrico - 1500 ± 150 pF Tensión máxima del impulso de excitación, V - ± 100 V Rango de temperatura de funcionamiento -20...+45°C Dimensiones - 32 × 18 × 44 mm Peso con cable - 170 gr
