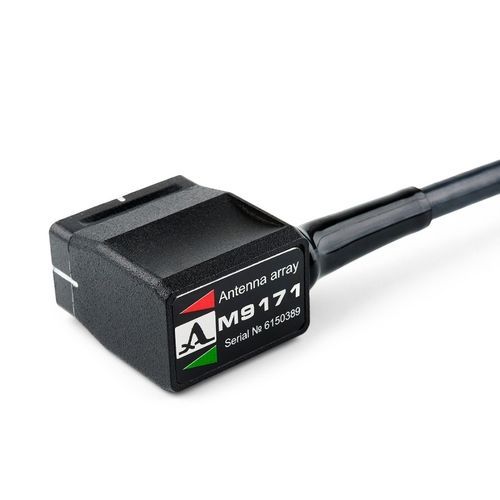

Transductor de ultrasonidos de onda longitudinal M9171

piezoeléctricode haz

Transductor ultrasónico phased array de onda longitudinal para ensayos de uniones soldadas El transductor ultrasónico phased array M9170 está diseñado para la detección ultrasónica de defectos en objetos metálicos y compuestos mediante la transmisión y recepción de ondas longitudinales ultrasónicas. El transductor puede utilizarse como parte de los detectores de defectos por ultrasonidos TFM Phased Array. El transductor puede ser accionado por los siguientes instrumentos de ACS: - A1550 Introvisor - A1525 Solo Tipo de transductor - angular, piezoeléctrico Tipo de onda generada: cizalladura Número de elementos: 16 Tamaño de paso: 1,75 mm Frecuencia nominal: 4 MHz Ángulo nominal del haz refractado en acero: 55° Rango nominal del ángulo de operación - 30...80° Capacidad eléctrica del elemento piezoeléctrico - 1500 ± 150 pF Tensión máxima del impulso de excitación, V - ± 100 V Rango de temperatura de funcionamiento -20...+45°C Dimensiones - 32 × 18 × 44 mm Peso con cable - 170 gr
