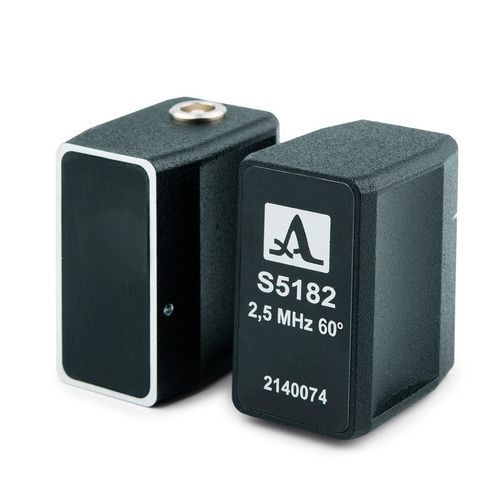

Transductor de ultrasonidos de haces inclinados S5182 – 2140074

piezoeléctricode hazde doble cristal

El transductor ultrasónico de haz angular S5182 se utiliza para realizar la detección ultrasónica de defectos en materiales metálicos, plásticos y compuestos mediante la transmisión y recepción de ondas ultrasónicas de cizallamiento. El transductor puede utilizarse como parte de detectores de defectos por ultrasonidos en modo pulso-eco. El transductor puede ser accionado por los siguientes instrumentos ACS: - A1212 Master - A1214 Experto - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Tipo de transductor - haz angular, piezoeléctrico Ángulo nominal del haz - 60°C Frecuencia nominal - 2,5 MHz Diámetro efectivo de la abertura del transductor - 12 mm Capacidad eléctrica del elemento piezoeléctrico - 1300 ± 100 pF Tensión máxima del impulso de excitación, V - ± 250 V Rango de temperatura de funcionamiento -20...+50°C Tipo de conector - LEMO00.250 Dimensiones - 24 × 19 × 16 mm Peso - 26 g
