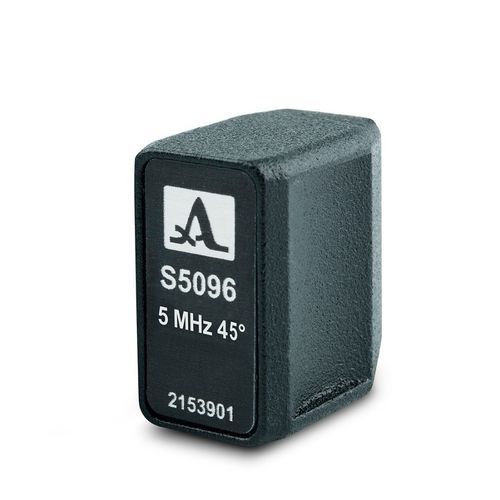

Transductor de ultrasonidos de haces inclinados S5096 – 2153901

piezoeléctricode doble cristalde onda longitudinal

El transductor ultrasónico de haz angular S5096 se utiliza para realizar la detección ultrasónica de defectos en materiales metálicos, plásticos y compuestos mediante la transmisión y recepción de ondas ultrasónicas de cizallamiento. El transductor puede utilizarse como parte de detectores de defectos por ultrasonidos en modo pulso-eco. El transductor puede ser accionado por los siguientes instrumentos ACS: - A1212 Master - A1214 Experto - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Tipo de transductor - haz angular, piezoeléctrico Ángulo nominal del haz - 45°C Frecuencia nominal - 5 MHz Diámetro efectivo de la abertura del transductor - 6 mm Capacidad eléctrica del elemento piezoeléctrico - 1100 ± 100 pF Tensión máxima del impulso de excitación, V - ± 250 V Rango de temperatura de funcionamiento -20...+50°C Tipo de conector - LEMO00.250 Dimensiones - 36 × 18 × 16 mm Peso - 20 g
