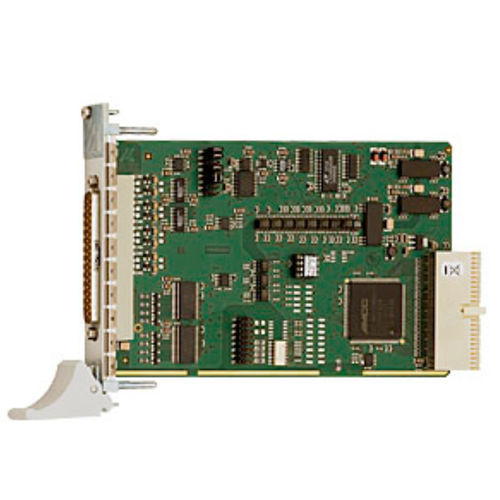

Tarjeta de entrada analógica CPCI-3001

CompactPCIPXIprogramable

La tarjeta de entradas analógicas CompactPCI CPCI-3001 dispone de 16/8/4 SE u 8/4 entradas diferenciales, 12 bits, con una velocidad de paso de 100 kHz. Además, dispone de 8 E/S digitales y 2 temporizadores. La tarjeta es especialmente adecuada para aplicaciones en el sector del control de procesos industriales, tecnología de medición y monitorización, por ejemplo para la adquisición de datos multicanal, para el control de procesos químicos, para la adquisición de datos de sensores, etc. Características Puede insertarse en sistemas PXI, con funcionalidad restringida Programa de monitorización para probar y ajustar las funciones de la placa Entradas analógicas: 16 entradas simples/8 diferenciales u 8 entradas simples/4 diferenciales o 4 entradas simples resolución de 12 bits Rendimiento: 100 kHz Tensión de entrada: 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ±1 V, 0-20 mA (opcional) programable libremente mediante software para cada canal Ganancia PGA x1, x2, x5, x10 libremente programable mediante software para cada canal PCI DMA para adquisición de datos analógicos Adquisición analógica: Un solo canal, varios canales, varios canales mediante lista de exploración Adquisición analógica automática mediante control de temporizador cíclico Adquisición mediante lista de exploración: hasta 16 entradas con ganancia, canal, unipolar/bipolar Adquisición activada por software, temporizador, evento externo Funciones de disparo: Disparo por software o externo: la adquisición analógica (simple o secuencial) se inicia mediante conmutación de señal de 0 V a 24 V en la entrada digital 0. Interrupción: fin de canal único, fin de multicanal, fin de la lista de exploración
