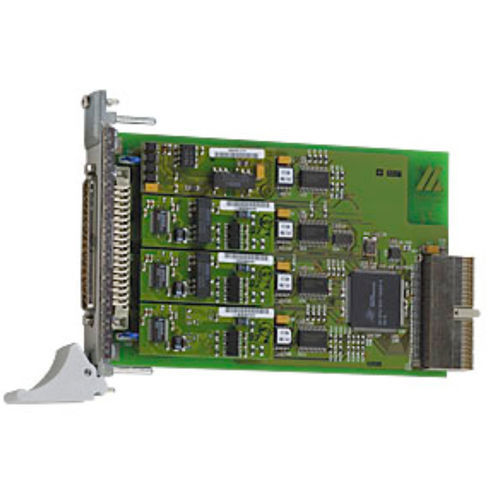

Tarjeta de interfaz CompactPCI CPCI-7500

en serieindustrial

La interfaz serie CompactPCI CPCI-7500 es una interfaz serie de 4 puertos para aplicaciones industriales. Se configura insertando módulos MX que la placa identifica automáticamente. Cada puerto serie puede configurarse individualmente mediante módulos en los siguientes modos: RS232, RS422, RS485 (con o sin aislamiento óptico) y Current Loop (con aislamiento óptico). La tarjeta está diseñada para su uso en entornos industriales hostiles, por lo que las entradas y salidas están protegidas contra cortocircuitos, transitorios rápidos (ráfagas), descargas electrostáticas y EMI de alta frecuencia. La tarjeta CPCI-7500 es una interfaz serie de 4 puertos para aplicaciones industriales. Se configura insertando módulos MX que la tarjeta identifica automáticamente. Cada puerto serie puede configurarse individualmente mediante módulos en los siguientes modos: RS232, RS422, RS485 (con o sin aislamiento óptico) y Current Loop (con aislamiento óptico). Los módulos con aislamiento óptico permiten una protección de hasta 1000 V para el uso en entornos ruidosos donde pueden producirse bucles de masa. Las interrupciones, el direccionamiento y la velocidad de transferencia se controlan a través de la BIOS. Las líneas de E/S están protegidas contra cortocircuitos, transitorios rápidos, descargas electrostáticas y EMI de alta frecuencia. Cada puerto cuenta con un búfer FIFO de 128 bytes para el envío y recepción de datos, lo que garantiza un funcionamiento fiable con grandes volúmenes de datos. Características Interfaz serie asíncrona de 4 puertos 4 zócalos para módulos MX Montaje modular mediante módulos MX Configurable como RS232, RS422, RS485 con o sin aislamiento óptico, bucle de corriente de 20 mA (activo, pasivo), con aislamiento óptico Direccionamiento mediante software
