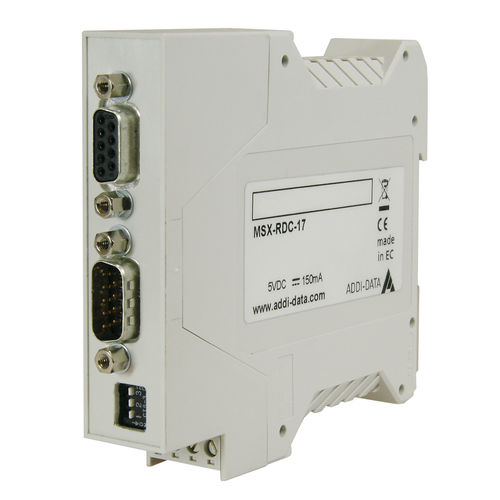

Convertidor de señal incremental MSX-RDC-17

digital

El convertidor de resolver a digital MSX-RDC-17 es un dispositivo para alimentar y adquirir un resolver. Convierte el valor de posición proporcionado por el resolver en una señal de salida incremental digital. La resolución de la salida del codificador incremental puede definirse mediante el interruptor situado en la parte frontal del MSX-RDC-17. El MSX-RDC-17 es un dispositivo para alimentar y adquirir un resolver. Convierte el valor de posición dado por el resolver en una señal de salida incremental digital. La resolución de la salida del encoder incremental puede definirse utilizando el interruptor situado en la parte frontal del MSX-RDC-17. Características Fuente de alimentación Tensión nominal: 5 V Salida/entrada del resolvedor Frecuencia: 10 kHz Salida de codificador incremental Señales de salida: incremental A+, A-, B+, B-, Index+, Index- Tipo de salida: diferencial, RS422 Resolución: 10-/12-/14-/16 bits Conector de alimentación Para la fuente de alimentación del MSX-RDC-17, hay un terminal de tornillo de 4 patillas fijado en la parte inferior de la carcasa. Las patillas de tierra y de alimentación están conectadas internamente entre sí. Para reducir el flujo de corriente a través de los terminales, conecte los cuatro pines externamente entre sí Conector del resolvedor El resolver debe conectarse al conector hembra D-Sub de 9 patillas situado en la parte frontal del MSX-RDC-17. Conmutador En la parte frontal del MSX-RDC-17 hay instalado un panel con tres interruptores. Los interruptores 1 y 2 se utilizan para ajustar la resolución de la salida del encoder incremental. El interruptor 3 permite resetear el MSX-RDC-17. Para hacer un reset, hay que encender el interruptor 3 durante un breve espacio de tiempo y volver a apagarlo.
