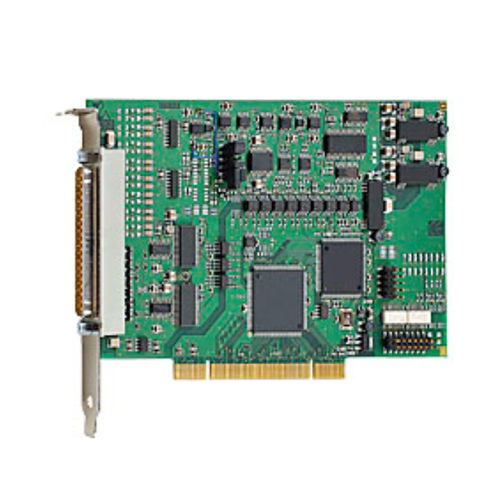

Tarjeta E/S digital APCI-3120

analógicacon 4 salidas analógicasde 8 E/S

La tarjeta PCI de E/S analógicas APCI-3120 tiene 16 entradas diferenciales SE/8, 16 bits, 8/4 salidas analógicas, 14 bits, y 8 E/S digitales, 24 V. La tarjeta es especialmente adecuada para aplicaciones en el sector del control de procesos industriales, tecnología de medición y monitorización, por ejemplo para la adquisición de datos multicanal, para el control de procesos químicos, para la adquisición de datos de sensores, etc. Dispone de un temporizador que puede utilizarse como contador de tiempo cíclico o como watchdog. Características Entradas analógicas resolución de 16 bits Aislamiento óptico 500 V Rendimiento: 100 kHz Tensión de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opcional) programable libremente mediante software para cada canal Ganancia PGA x1, x2, x5, x10 libremente programable mediante software para cada canal PCI DMA para adquisición de datos analógicos Protección contra sobretensión Filtros de entrada 159 kHz Adquisición analógica Un solo canal, varios canales, varios canales mediante lista de exploración Adquisición analógica automática mediante control de temporizador cíclico Adquisición mediante lista de exploración: hasta 16 entradas con ganancia, canal, unipolar/bipolar Adquisición activada por software, temporizador, evento externo Funciones de disparo: Disparo por software o externo: la adquisición analógica (simple o secuencial) se inicia mediante conmutación de señal de 0 V a 24 V en la entrada digital 0. Interrupción: fin de canal único, fin de multicanal, fin de lista de exploración
