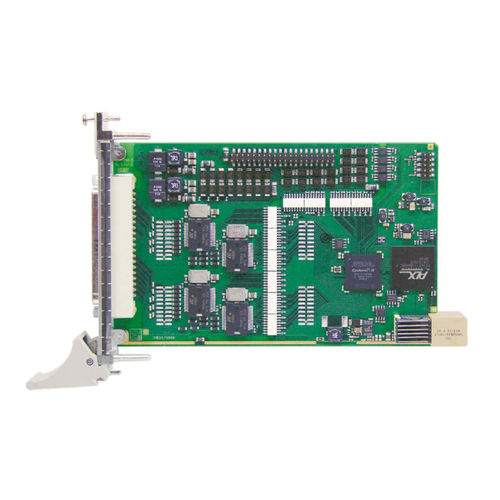

Tarjeta CompactPCI digital CPCIs-1564

en serie

La tarjeta CompactPCI Serial 64 digital I/O CPCIs-1564 tiene 32 entradas digitales, 24 V, y 32 salidas digitales, 24 V. 16 entradas son interrumpibles. Los canales 0-2 pueden utilizarse como entradas de contador de 32 bits (hasta 500 kHz). La placa está pensada para la placa de E/S industrial, por lo que todas las entradas están filtradas y protegidas contra la tensión inversa. Las entradas y salidas están aisladas ópticamente hasta 1000 V y protegidas contra transitorios rápidos, sobretensión, descarga electrostática y EMI de alta frecuencia. La placa tiene un rango de temperatura ampliado de -40 °C a +85 °C. Características Entradas 32 entradas aisladas ópticamente, 24 V, incl. 16 entradas interrumpibles Los canales 0-2 pueden utilizarse como entradas de contador de 32 bits (hasta 500 kHz) Protección contra tensión inversa Todas las entradas están filtradas Salidas 32 salidas aisladas ópticamente, 11 a 36 V Corriente de salida por canal 500 mA Corriente total: 3 A típ. (fusible mediante resistencia PTC) Watchdog para puesta a "0" de las salidas En el encendido, restablecimiento de las salidas a "0 Límite de corriente: ~1,5 A por 8 canales (a través de PTC) Corriente de cortocircuito por salida ~1,5 A típ Fusible autorrearmable (fusible electrónico) Protección contra sobretemperatura y sobretensión salidas de alimentación de 24 V con diodos de protección y filtros Alimentación externa de 24 V apantallada y filtrada Lógica de desconexión cuando la tensión de alimentación externa cae por debajo de 7 V Temporizador / Watchdog / Contador 2 temporizadores (resolución de 12 bits), uno de los cuales puede utilizarse como watchdog 3 contadores (32 bits)
