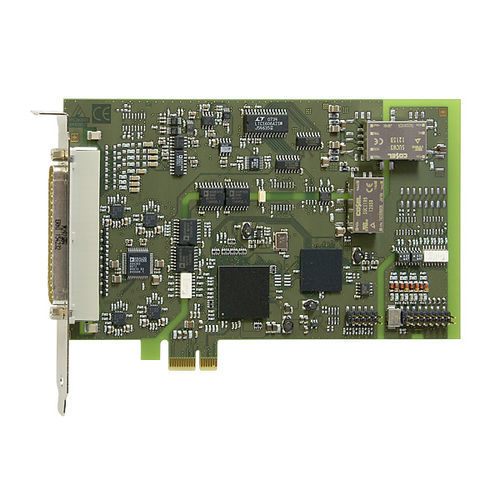

Tarjeta de adquisición de datos PCI-Express APCIe-3123

analógicadigital16 bits

La tarjeta de E/S analógica PCI-Express APCIe-3121 dispone de 8 SE y 4 entradas diferenciales, 8 ó 4 salidas analógicas, 16 bits y 8 E/S digitales. La tarjeta es especialmente adecuada para aplicaciones de control de procesos industriales, tecnología de medición y monitorización, por ejemplo, para la adquisición de datos multicanal, para el control de procesos químicos, para la adquisición de datos de sensores, medición de corriente, etc. en el duro entorno industrial. Entradas analógicas Rendimiento: 100 kHz Rangos de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opcional) programables libremente mediante software para cada canal Ganancia PGA x1, x2, x5, x10 libremente programable mediante software para cada canal PCI Express DMA para adquisición de datos analógicos Protección contra sobretensión Filtros de entrada 159 kHz Adquisición analógica Un solo canal, varios canales, varios canales mediante lista de exploración Adquisición analógica automática mediante control de temporizador cíclico Adquisición mediante lista de exploración: hasta 16 entradas con ganancia, canal, unipolar/bipolar Adquisición activada por software, temporizador, evento externo Funciones de disparo: Disparo por software o externo: la adquisición analógica (simple o secuencial) se inicia mediante conmutación de señal de 0 V a 24 V en la entrada digital 0. Interrupción: fin de canal único, fin de multicanal, fin de lista de exploración Salidas analógicas Salidas de tensión o corriente Tensión de salida: ± 10 V, 0-10 V (mediante software) Tensión de salida tras reinicio 0 V Cada salida tiene su propia línea de tierra (sin aislamiento óptico) Corriente de salida ± 5 mA máx. para salidas de tensión Salidas de corriente: 0-20 mA, carga mín. 10 Ω, carga máx. 560 Ω, a 20 mA Filtros EMI
