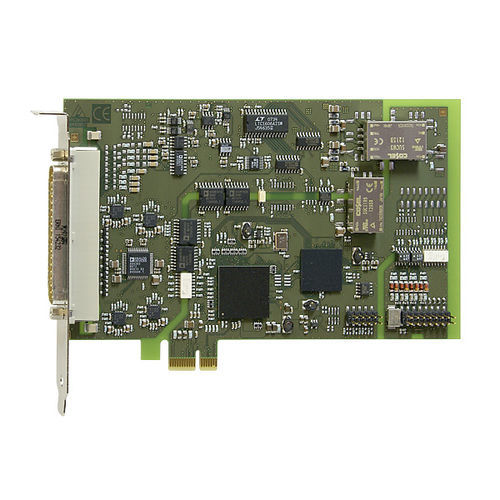

Tarjeta de adquisición de datos PCI Express APCIe-3126

analógicadigital16 bits

La tarjeta de E/S analógica PCI-Express APCIe-3126 dispone de 16 entradas SE con una frecuencia de adquisición de 200 kHz, 8 salidas analógicas, 16 bits, 8 E/S digitales aisladas, 24 V y 24 E/S TTL adicionales. La tarjeta es especialmente adecuada para aplicaciones de control de procesos industriales, tecnología de medición y monitorización, por ejemplo para la adquisición de datos multicanal, para el control de procesos químicos, para la adquisición de datos de sensores, medición de corriente, etc. en el duro entorno industrial. Entradas analógicas Aislamiento óptico 500 V Velocidad de transmisión: 200 kHz Rango de entrada: 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ± 1 V, 0-20 mA (opcional); programable libremente para cada canal mediante software Ganancia: PGA x1, x2, x5, x10; libremente programable para cada canal mediante software DMA PCI Express para adquisición de datos analógicos Protección contra sobretensiones Filtros de entrada 159 kHz Adquisición analógica Monocanal, multicanal, multicanal mediante lista de secuencias Adquisición analógica automática mediante control de temporizador cíclico Adquisición mediante lista de secuencias: hasta 16 entradas con ganancia, canal, unipolar/bipolar Adquisición activada por software, temporizador o evento externo Funciones de disparo: Disparo por software o externo: la adquisición analógica (simple o secuencial) se inicia mediante conmutación de señal de 0 V a 24 V en la entrada digital 0. Interrupción: fin de canal único, fin de multicanal, fin de lista de exploración Salidas analógicas Salidas de tensión Rango de salida: ± 10 V, 0-10 V (conmutable por software) Tensión de salida tras reinicio 0 V Cada salida tiene su propia línea de tierra (sin aislamiento óptico) Corriente de salida ± 5 mA máx. para salidas de tensión Filtros EMI
