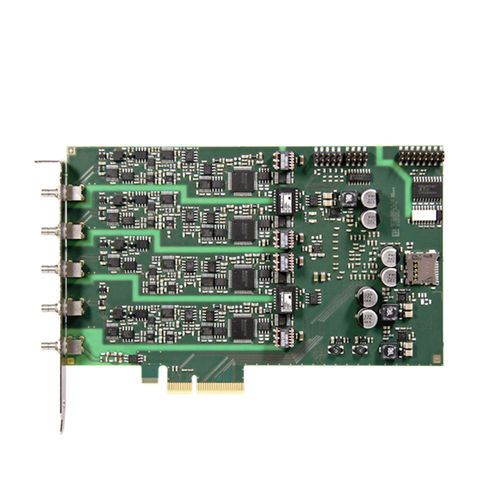

Tarjeta de adquisición de datos PCI Express APCIe-3660

analógicadigital

La tarjeta de medición analógica y de vibraciones PCI-Express APCIe-3660-4 dispone de 4 entradas SE/dif. (+/-) con una frecuencia de muestreo de hasta 4 MHz para la adquisición simultánea y 4 E/S digitales, 24 V. Dispone de 4 fuentes de corriente para la conexión directa de sensores ICP™ (piezoeléctricos de circuito integrado). La tarjeta es especialmente adecuada para la medición de ruido y vibraciones en el duro entorno industrial Características Rango de temperatura de funcionamiento ampliado: de -20 °C a +85 °C Entradas analógicas 4 entradas SE o dif. (+/-) (mediante conector SMB) 1 convertidor A/D por canal: Adquisición simultánea en todas las entradas analógicas Frecuencia de muestreo: 125 kHz, 250 kHz, 500 kHz, 1 MHz, 2 MHz, 4 MHz Rango de entrada: ± 10 V, ± 1 V Acoplamiento: CA, CC, GND (programable para cada canal) Protección contra sobretensiones Aislamiento óptico entre canales analógicos y del PC (1000 V) Filtros antialiasing como filtros digitales integrados, la frecuencia de corte cambia según la frecuencia de muestreo, ajuste automático a la frecuencia de Nyquist Filtros analógicos con frecuencia de corte fija (3 MHz) 1 fuente de corriente por canal para la alimentación del sensor IEPE (4 mA a 26 V) entrada de disparo de 24 V (mediante conector SMB) Modos de entrada Modo simple: Lee un único valor analógico Modo cíclico (parada automática): Inicia la adquisición analógica a través del software, detiene la adquisición cuando se ha alcanzado el número configurado de valores, los valores analógicos están disponibles en el búfer del software Modo cíclico (memoria cíclica): Inicia la adquisición analógica a través del software, adquisición continua hasta que se detiene el software, los valores analógicos están disponibles en la memoria intermedia del software
