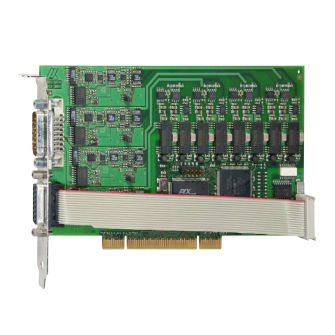

Tarjeta de entrada analógica APCI-3003

digitalen serie4 entradas digitales

La tarjeta de entrada analógica rápida APCI-3003 le permite adquirir a altas frecuencias de muestreo mientras convierte 4 canales simultáneamente. La tarjeta tiene 4 entradas diferenciales y cada canal tiene su propio convertidor A/D. Las 4 entradas están equipadas con aislamiento galvánico de hasta 1000 V. PCI 3,3 V o 5 V Características Entradas analógicas Frecuencia de muestreo: 400 kHz por entrada Conversión simultánea de 4 canales Rangos de entrada: 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ± 1 V programables libremente por software para cada canal Entrada de corriente: 0-20 mA (opcional), combinable con entradas Amplificación PGA x1, x2, x5, x10 libremente programable vía software para cada canal Adquisición analógica Diferentes modos de entrada para la adquisición analógica: 1) Modo único 2) Modo de exploración 3) Modo secuencia 4) Modo Autorefresco Funciones de disparo : Disparo por software o externo: la adquisición analógica la adquisición analógica (simple o secuencial) se activa mediante la conmutación de la señal de 0 V a 24 V en la entrada digital. entrada digital. Memoria FIFO PCI DMA E/S digital Las E/S digitales de 24 V permiten una buena relación señal/ruido y una relación y una gran distancia entre el emisor de señales y y el sistema de adquisición de datos 4 entradas digitales, 24 V, optoaisladas 4 salidas digitales, 24 V, optoaisladas Temporizador Temporizador como contador de tiempo cíclico Funciones de seguridad Para una mayor protección en entornos industriales entornos industriales aislamiento galvánico de 1000 V Distancia de fuga IEC 61010-1 Protección contra sobretensiones ±40 V Protección contra interferencias de alta frecuencia Filtros de entrada
