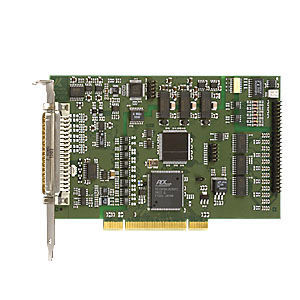

Tarjeta de entrada analógica APCI-3016

TTL8 entradas digitales8 salidas digitales

Las tarjetas de entrada analógica PCI APCI-3016 disponen de 16 SE u 8 entradas diferenciales, 16 bits y 200 kHz de caudal. Además, la tarjeta está equipada con temporizador/contador, watchdog y 8 E/S digitales, 24 V así como 24 E/S TTL. Está disponible en 2 versiones: APCI-3010 (resolución de 12 bits) y APCI-3016 (resolución de 16 bits).La tarjeta es especialmente adecuada para aplicaciones en el sector del control de procesos industriales, tecnología de medición y monitorización, por ejemplo para la adquisición de datos multicanal, para el control de procesos químicos, para la adquisición de datos de sensores, medición de corriente, etc. en el duro entorno industrial. Características Rendimiento: 200 kHz Entradas de tensión: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, libremente programables mediante software para cada canal Entradas de corriente: 0-20 mA (opción) combinables libremente con entradas de tensión Ganancia PGA x1, x2, x5, x10 libremente programable mediante software para cada canal Adquisición analógica Diferentes modos de entrada: 1) Modo simple 2) Modos de exploración 3) Modos de secuencia 4) Modo de actualización automática Funciones de disparo: - Disparo por software o - disparo externo: la adquisición analógica (simple o secuencial) se inicia a través de la señal de la entrada digital 0 de 0 V a 24 V FIFO integrado (para 512 valores analógicos) PCI-DMA para la adquisición de datos analógicos Puerto1: entradas / Puerto2: salidas / Puerto3: E/S Todas las E/S están a 5 V mediante resistencias pull-up Fácil programación mediante comandos de lectura y escritura de E/S Temporizador/contador Funciones de seguridad Para una mayor protección en entornos industriales ruidosos Aislamiento óptico 1000 V mín. Distancia de fuga IEC 61010-1 La parte del circuito de la adquisición analógica está separada de la parte del circuito de la función digital
