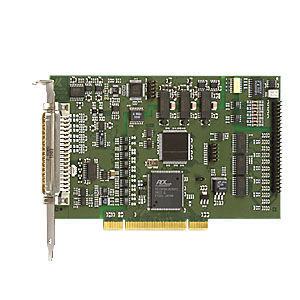

Tarjeta de adquisición de datos PCI APCI-3116

analógicadigital12 bits

Las tarjetas de E/S analógicas PCI APCI-3116 disponen de 16/8 SE u 8/4 entradas diferenciales con una resolución de 16 bits y una velocidad de paso de 200 kHz. Las 4 salidas analógicas tienen una resolución de 12 bits. Además, la tarjeta dispone de 8 E/S digitales, 24 V y 24 E/S TTL. La tarjeta es especialmente adecuada para aplicaciones en el sector del control de procesos industriales, tecnología de medición y monitorización, por ejemplo para la adquisición de datos multicanal, para el control de procesos químicos, para la adquisición de datos de sensores, medición de corriente, etc. Rendimiento: 200 kHz Tensión de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opción), libremente programable mediante software para cada canal Entradas de corriente: 0-20 mA (opción) combinables libremente con entradas de tensión Ganancia PGA x1, x2, x5, x10 libremente programable mediante software para cada canal Adquisición analógica Diferentes modos de entrada: 1) Modo simple 2) Modos de exploración 3) Modos de secuencia 4) Modo de actualización automática FIFO integrado (para 512 valores analógicos) PCI-DMA para adquisición de datos analógicos Salidas analógicas Tiempo de configuración 15 µs típ Tensión de salida tras reset 0 V Cada salida tiene su propia línea de tierra (sin aislamiento óptico) Rango de tensión de salida: de -10 V a + 10 V Corriente de salida: ± 5 mA Corriente de cortocircuito: ± 20 mA e/S digitales de 24 V Puerto0: salidas / Puerto1: entradas / Puerto2: E/S Todas las E/S están a 5 V mediante resistencias pull-up Fácil programación mediante comandos de lectura y escritura de E/S Temporizador/contador Aislamiento óptico 1000 V mín. Distancia de fuga IEC 61010-1. La parte del circuito de la adquisición analógica está separada de la parte del circuito de la función digital
