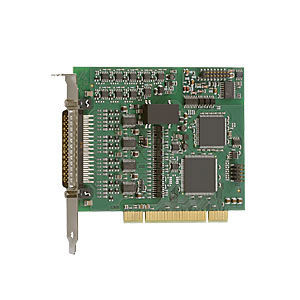

Tarjeta de adquisición de datos PCI APCI-3600

analógicadigital

La tarjeta PCI de medición de ruido y vibraciones APCI-3600 se ha desarrollado especialmente para procesos acústicos en aplicaciones de prueba en el entorno industrial. Dispone de 8 entradas SE/diff. (+/-), 24 bits, 8 fuentes de corriente para la conexión de sensores ICPTM, 8 entradas digitales y 8 salidas digitales, 24 V. 4 entradas de cronómetro (RS485) permiten el contaje paralelo de revoluciones. Las 8 entradas analógicas SE/diff. (+/-) tienen 1 convertidor A/D por canal y permiten un muestreo simultáneo con una frecuencia entre 2 kHz y 200 kHz. Dispone de un filtro antialiasing para evitar errores de muestreo. Además, la tarjeta está equipada con una ganancia programable por software de 1 a 10, así como un acoplamiento de entrada para CA, CC y GND. Descripción Los procesos acústicos en el campo de las pruebas no se limitan a la medición de ruidos y vibraciones. Por ello, la tarjeta PCI multifuncional APCI-3600 de ADDI -DATA realiza casi todas las tareas de medición adicionales sobre la base de un PC, gracias a sus numerosas funciones adicionales. 4 entradas de contaje (hasta 1 MHz con profundidad de 32 bits) para aplicaciones que requieren la determinación exacta de coordenadas. Fuente de corriente para sensores ICP™ Modo síncrono (conexión en cascada) de varios APCI-3600 por maestro/disparador E/S digital Módulo de memoria SDRAM que permite tasas de transferencia de hasta 24 MB/s. Para una integración rápida de la tarjeta en máquinas de pruebas especiales, las máquinas, la tarjeta se entrega con controladores y ejemplos de programación de programación. Especificaciones técnicas Entradas analógicas (para todas las versiones) Frecuencia de muestreo configurable entre 2 y 200 kHz Relación señal/ruido > 105 dB Un convertidor A/D por canal: adquisición simultánea en todas las entradas analógicas
