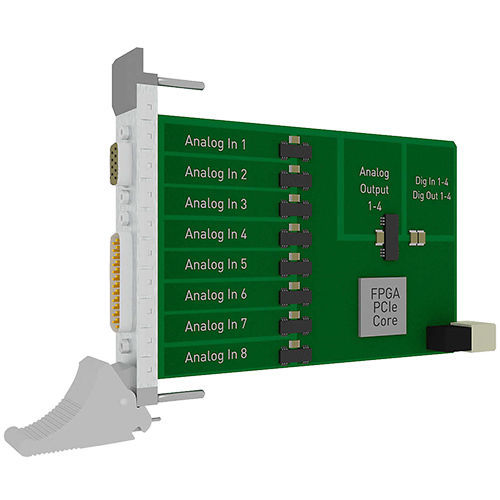

Tarjeta de adquisición de datos CompactPCI CPCIs-3131

PICMGanalógicadigital

La tarjeta CompactPCI Serial CPCIs-3131 es una tarjeta multifunción rápida y muy precisa. Cada una de las 8 entradas tiene su propio convertidor A/D, la resolución es de 24 bits. En la CPCIs-3131, no sólo la parte analógica y la digital están aisladas ópticamente, sino que además todos los canales analógicos están separados entre sí. Otros circuitos de protección completan la resistencia a interferencias de la tarjeta y ofrecen una excelente protección para su aplicación en el duro entorno industrial. CompactPCI Serial (PICMG CPCI-S.0 R1.0) Entradas analógicas: 8 entradas SE/dif., con aislamiento óptico 1000 V Aislamiento óptico entre canales 500 V resolución de 24 bits Rendimiento: máx. 100 kHz, programable para cada canal Tensión de entrada PGA: 1, 10, 100, 100 unipolar: 0-10 V, 0-1 V, 0,01 V, 0-0,01 V bipolar: ±10 V, ±1 V, ±0,1 V, ±0,01 V Entradas de corriente: 0-20 mA, programables por software para cada canal Ganancia PGA x1, x10, x100, x1000 programable por software para cada canal Adquisición analógica: Se dispone de diferentes modos de adquisición: 1) Modo simple, 2) Modo de exploración 3) Modo Secuencia 4) Modo de actualización automática FIFO integrado DMA PCI-Express para adquisición de datos analógicos Interrupción MSI Salidas analógicas: Salida simultánea a través de DMA 4 salidas analógicas, aisladas ópticamente resolución de 16 bits, tiempo de configuración 18 µs máx. (tensión en pasos de 10 V) Tensión de salida tras reset 0 V Cada salida tiene su propia línea de tierra (sin aislamiento óptico) Corriente de salida ±20 mA Corriente de cortocircuito: en preparación Rango de tensión de salida: 0-10 V, ± 10 V, 0-5 V, ± 5 V 0-20 mA, 4-20 mA, 0-24 mA
