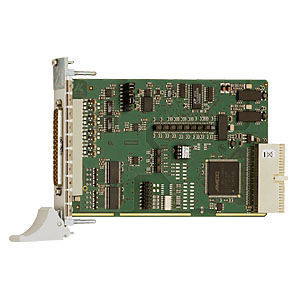

Tarjeta de adquisición de datos CompactPCI CPCI-3120

PXIanalógicadigital

La tarjeta de E/S analógica CompactPCI CPCI-3120 tiene 16 entradas diferenciales SE/8, de 16 bits, con una velocidad de paso de 100 kHz. Las 8 salidas analógicas tienen una resolución de 14 bits. Todas las líneas de salida están protegidas contra cortocircuitos y equipadas con filtros EMI. Cada salida tiene su propia línea de tierra. El temporizador de 24 bits puede utilizarse como contador cíclico o como watchdog. La tarjeta es especialmente adecuada para aplicaciones en el sector del control de procesos industriales, la tecnología de medición y la supervisión, por ejemplo para la adquisición de datos multicanal, para el control de procesos químicos, para la adquisición de datos de sensores, etc. Características Puede insertarse en sistemas PXI, con funcionalidad restringida Entradas analógicas: 16 entradas simples/8 diferenciales u 8 entradas simples/4 diferenciales resolución de 16 bits Aislamiento óptico 500 V Rendimiento: 100 kHz Tensión de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opcional) programable libremente mediante software para cada canal Ganancia PGA x1, x2, x5, x10 libremente programable mediante software para cada canal PCI DMA para adquisición de datos analógicos Protección contra sobretensiones Filtros de entrada 159 kHz Adquisición analógica: Un canal, varios canales, varios canales mediante lista de exploración Adquisición analógica automática mediante control de temporizador cíclico Adquisición mediante lista de exploración: hasta 16 entradas con ganancia, canal, unipolar/bipolar Adquisición activada por software, temporizador, evento externo Funciones de disparo: - Disparo por software o - trigger externo: la adquisición analógica (simple o secuencial) se inicia mediante conmutación de señal de 0 V a 24 V en la entrada digital 0. Interrupción: Fin de simple, Fin de multicanal, Fin de lista de exploración Salidas analógicas
