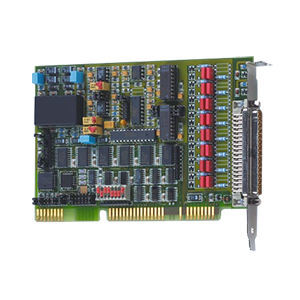

Tarjeta de entrada analógica PA-302

TTL8 canalesISA

La tarjeta ISA de entradas analógicas PA-302 dispone de 16/8 entradas SE/diferenciales de 12 bits. Se ha diseñado específicamente para aplicaciones de control de procesos industriales y medición industrial, como dispositivos de prueba automáticos, control de procesos químicos o medición de corriente en entornos industriales hostiles, y cuenta con una serie de dispositivos para la seguridad. Se incluye un CD-ROM con controladores para Windows y ejemplos de programación.. Entradas analógicas Velocidad de transferencia de datos para un canal 125 kHz Rangos de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V seleccionables mediante puente, 0(4)-20 mA opcional (opciones DC y SC) Ganancia INA (amplificador de instrumentación), ajustable mediante puente o resistencia Direccionamiento mediante interruptores DIP 3 temporizadores de 16 bits (82C54): Temporizador 0: sólo para la adquisición analógica; Temporizador 1 y Temporizador 2: como contadores de tiempo cíclicos Adquisición analógica Un solo canal, varios canales, varios canales mediante lista de exploración Adquisición analógica automática mediante temporizador cíclico Adquisición mediante lista de exploración: hasta 16 entradas con ganancia, canal, unipolar/bipolar Adquisición activada por software, temporizador, evento externo Funciones de disparo: Disparo por software o externo: la adquisición analógica (simple o secuencial) se inicia a través de una señal TTL externa que conmuta de 0 a 5 V en la entrada TTL Interrupción: fin de canal único, fin de multicanal, fin de lista de exploración Digital Funciones de seguridad Protección contra sobretensión y EMI de alta frecuencia Neutralización del ruido de la alimentación de tensión del PC CEM probada según 89/336/CEE: IEC 61326: equipos eléctricos de medida, control y uso en laboratorio Aplicaciones Control de procesos Medición industrial Adquisición de datos de sensores Análisis de señales ..
