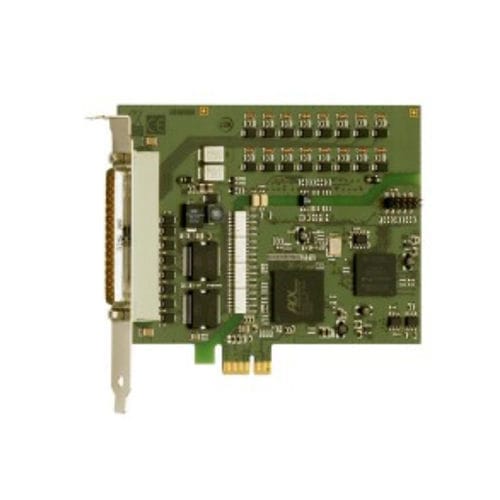

Tarjeta de adquisición de datos PCI Express APCIe-1532-12

digital12 bits16 bits

La tarjeta PCI-Express 32 digital I/O APCIe-1532-12 V tiene 32 entradas y salidas digitales. La tarjeta está disponible en versión de 12 V. Es especialmente adecuada para el control industrial de E/S, por ejemplo, para la conmutación de señales, la monitorización ON/OFF de motores, luces, etc., como interfaz para relés electromecánicos, para dispositivos de prueba automatizados o como interfaz para máquinas en entornos industriales difíciles. Características Entradas 16 entradas aisladas ópticamente, 12 V incl. 15 entradas interrumpibles El canal 0 puede utilizarse como entrada de contador de 16 bits (hasta 100 kHz) Protección contra tensión inversa Todas las entradas están filtradas Salidas 16 salidas aisladas ópticamente, 11 a 36 V Corriente de salida por canal 500 mA Corriente total: 3 A típ. (fusible mediante resistencia PTC) Watchdog para puesta a "0" de las salidas En el encendido, restablecimiento de las salidas a "0 Límite de corriente: ~ 1,5 A por 8 canales (a través de PTC) Corriente de cortocircuito por salida ~1,5 A típ. Fusible autorrearmable (fusible electrónico) Protección contra sobretemperatura y sobretensión salidas de alimentación de 24 V con diodos de protección y filtros Alimentación externa de 24 V apantallada y filtrada Lógica de desconexión cuando la tensión de alimentación externa cae por debajo de 7 V Temporizador / Contador 2 temporizadores (resolución de 12 bits) 1 temporizador puede utilizarse como watchdog 1 contador Funciones de seguridad Aislamiento óptico 1000 V Distancia de fuga IEC 61010-1 Línea de tierra separada para entradas y salidas Protección contra transitorios rápidos (ráfaga), sobretensión, descarga electrostática y EMI de alta frecuencia Aplicaciones Control de E/S industriales Acoplamiento de PLC Lectura de valores de encoder para control de procesos Conmutación de señales Interfaz con relés electromecánicos Control ON/OFF de motores, luces.. Temporizador de vigilancia Interfaz con máquinas
