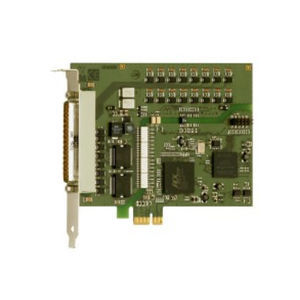

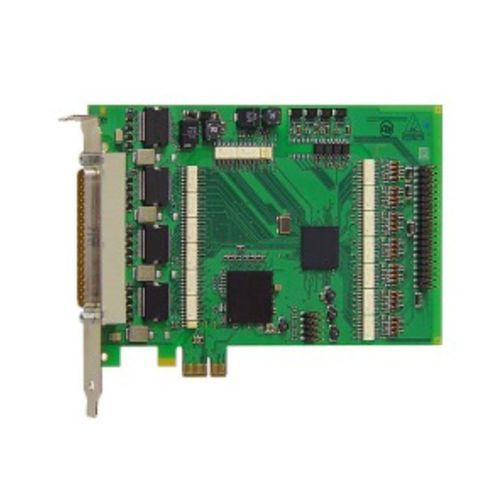

Tarjeta de adquisición de datos PCI Express APCIe-1564-5V-HS

digital12 bits

La tarjeta PCI-Express 64 digital I/O 5V APCIe-1564-5V-HS dispone de 64 entradas/salidas digitales, 5 V. con salidas High-Side. La tarjeta es especialmente adecuada para aplicaciones como conmutación de señales, monitorización ON/OFF de motores, luces, etc., como interfaz para relés electromecánicos, para dispositivos de prueba automatizados o como interfaz para máquinas en entornos industriales hostiles. Descripción Características Entradas: 32 entradas aisladas ópticamente, 5 V, incl. 16 entradas interrumpibles Los canales 0-2 pueden utilizarse como entradas de contador de 32 bits (hasta 500 kHz) Protección contra tensión inversa Todas las entradas están filtradas Salidas: 32 salidas aisladas ópticamente, salidas High-Side de 5 V Corriente de salida por canal 50 mA Corriente total: 3 A típ. (fusible mediante resistencia PTC) Watchdog para poner las salidas a "0 En el encendido, restablecimiento de las salidas a "0 Límite de corriente: ~ 1,5 A por 8 canales (a través de PTC) Corriente de cortocircuito por salida ~1,5 A típ. Fusible autorrearmable (fusible electrónico) Protección contra sobretemperatura y sobretensión Alimentación de tensión externa de 24 V apantallada y filtrada Temporizador / Contador 2 temporizadores (12 bits), uno de los cuales puede utilizarse como watchdog 3 contadores (32 bits) Funciones de seguridad Aislamiento óptico 1000 V Distancia de fuga IEC 61010-1 Línea de tierra separada para entradas y salidas Protección contra transitorios rápidos (ráfaga), sobretensión, descarga electrostática y EMI de alta frecuencia Aplicaciones Control de E/S industriales Acoplamiento de PLC Conmutación de señales Interfaz con relés electromecánicos Equipos de prueba automáticos Control ON/OFF de motores, luces.. Temporizador de vigilancia Software Con la placa se suministra un CD-ROM con el siguiente software y ejemplos de programación. Linux controladores de 32 bits para Windows 8 / 7 / Vista / XP / 2000
