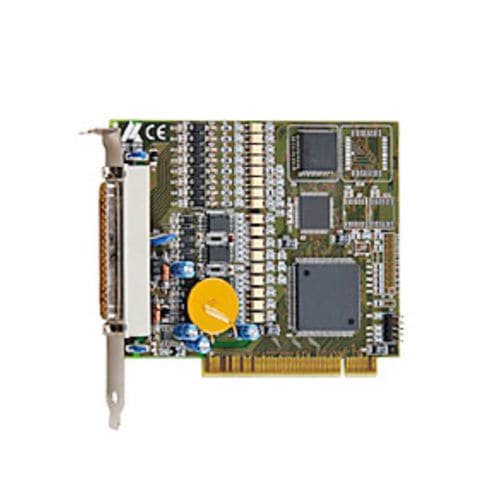

Tarjeta de adquisición de datos PCI APCI-1500-12

PCI Expressdigitalde control

La tarjeta de E/S digital PCI 32 APCI-1500-12V tiene 16 entradas digitales, incluidas 14 entradas interrumpibles. Las 32 salidas tienen una corriente de salida de 500 mA por canal y se ponen a "0" al encenderse. Un perro guardián puede poner las salidas a "0", también se ponen a 0 en caso de que la tensión de alimentación externa caiga por debajo de 5 V. Las salidas están protegidas contra sobretemperatura y sobretensión. La tarjeta está aislada ópticamente hasta 1000 V. Es especialmente adecuada para aplicaciones como control de E/S, monitorización ON/OFF de motores, luces, etc. en el duro entorno industrial. Descripción Características 3 temporizadores programables Conector compatible con la tarjeta ISA PA 1500. Conector y software compatibles con las tarjetas de E/S digitales APCIe-1532 para el bus PCI Express y CPCI-1500 para el bus CompactPCI. Programa de monitorización para probar y ajustar las funciones de la placa Entradas 16 entradas digitales aisladas ópticamente, 12 V, incluyendo 14 entradas interrumpibles Protección contra tensión inversa Todas las entradas están filtradas Salidas 16 salidas digitales aisladas ópticamente, de 10 V a 36 V Corriente de salida por canal 500 mA Temporizador de vigilancia programable para restablecer las salidas a "0" Informe de diagnóstico a través del registro de estado en cortocircuitos, sobretemperatura, caída de tensión o watchdog Interrupción activada a través de watchdog, temporizador, error En el encendido, restablecimiento de las salidas a "0" Corriente de cortocircuito para 16 salidas ~ 3 A típ. Corriente de cortocircuito por salida ~1,5 A típ Fusible de rearme automático (fusible electrónico) Protección contra sobretemperatura y sobretensión salidas de alimentación de 24 V con diodos y filtros de protección Condensadores de salida contra emisiones electromagnéticas Alimentación de tensión externa de 24 V apantallada y filtrada
