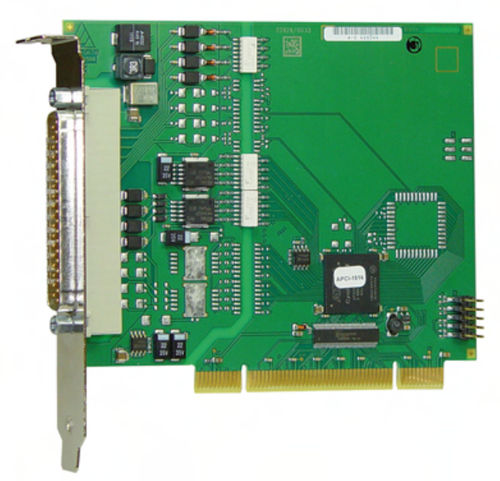

Tarjeta de adquisición de datos digital APCI-1516

de control

La tarjeta de E/S digital PCI 16 APCI-1516 dispone de 8 entradas digitales, 24 V, y 8 salidas digitales, 24 V, 500 mA/canal con filtros. La tarjeta es especialmente adecuada para el control de E/S, la conmutación de señales, el acoplamiento de PLC, como interfaz para máquinas o relés electromecánicos, etc. en el duro entorno industrial, por lo que está equipada con numerosos circuitos de protección. Descripción Características Entradas 8 entradas aisladas ópticamente, 24 V Protección contra tensión inversa Todas las entradas están filtradas Salidas 8 salidas aisladas ópticamente, 10 V a 36 V Corriente de salida por canal 500 mA Corriente total: 3 A típ. (fusible mediante resistencia PTC) Watchdog para poner a "0" las salidas En el encendido, restablecimiento de las salidas a "0 Corriente de cortocircuito para 8 salidas ~ 3 A típ. Corriente de cortocircuito por salida ~1,5 A típ Fusible de rearme automático (fusible electrónico) Protección contra sobretemperatura y sobretensión salidas de alimentación de 24 V con diodos y filtros de protección Condensadores de salida contra emisiones electromagnéticas Alimentación externa de 24 V apantallada y filtrada Lógica de desconexión, cuando la tensión de alimentación externa cae por debajo de 5 V Función de diagnóstico para detectar cortocircuitos y sobretemperatura Funciones de seguridad Aislamiento óptico 1000 V Distancia de fuga IEC 61010-1 Protección contra transitorios rápidos (ráfagas), sobretensión, descarga electrostática y EMI de alta frecuencia Líneas de tierra separadas para entradas y salidas Aplicaciones Control de E/S industriales Acoplamiento de PLC Conmutación de señales Interfaz con relés electromecánicos Equipos de prueba automáticos Control ON/OFF de motores, luces.. Vigilancia Interfaz de máquinas Controladores de software Con la placa se suministra un CD-ROM con el siguiente software y ejemplos de programación. Controladores estándar para:
