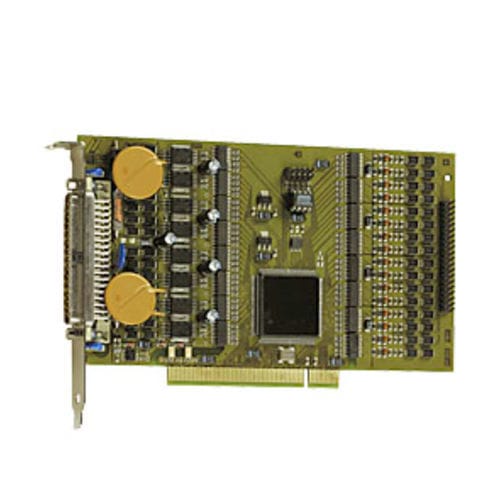

Tarjeta de adquisición de datos PCI APCI-1564-3.3

digitalde control

La tarjeta de E/S digital PCI 64 APCI-1564-3.3V tiene 32 entradas digitales, 24 V, y 32 salidas digitales, 24 V con filtros. 16 entradas son interrumpibles. Está disponible en versión de 5 V o 3,3 V. La tarjeta es especialmente adecuada para el control de E/S, conmutación de señales, acoplamiento de PLC, como interfaz a máquinas o relés electromecánicos, etc. en el duro entorno industrial, por lo que está equipada con numerosos circuitos de protección. Características 32 bits, 33 MHz, interfaz PCI PCI 3,3 V Entradas 32 entradas digitales aisladas ópticamente, 24 V, incluidas 16 entradas interrumpibles y 3 de contador Entradas organizadas en 4 grupos de 8 canales, cada grupo tiene su propia línea de tierra Protección contra tensión inversa Todas las entradas están filtradas Salidas 32 salidas digitales aisladas ópticamente, de 10 V a 36 V Corriente de salida por canal 500 mA Watchdog para poner a "0" las salidas En el encendido, restablecimiento de las salidas a "0 Corriente de cortocircuito para 16 salidas ~3 A típ. Corriente de cortocircuito para 32 salidas ~6 A típ. Fusible electrónico Corriente de cortocircuito por salida ~1,5 A típ Protección contra sobretemperatura y sobretensión salidas de alimentación de 24 V con diodos y filtros de protección Condensadores de salida contra emisiones electromagnéticas Alimentación externa de 24 V apantallada y filtrada Lógica de desconexión cuando la tensión de alimentación externa cae por debajo de 5 V Funciones de seguridad Aislamiento óptico 1000 V Distancia de fuga IEC 61010-1 Protección contra transitorios rápidos (ráfaga), sobretensión, descarga electrostática y EMI de alta frecuencia Interrupción iniciada mediante contador, temporizador Líneas de tierra separadas para entradas y salidas Aplicaciones
