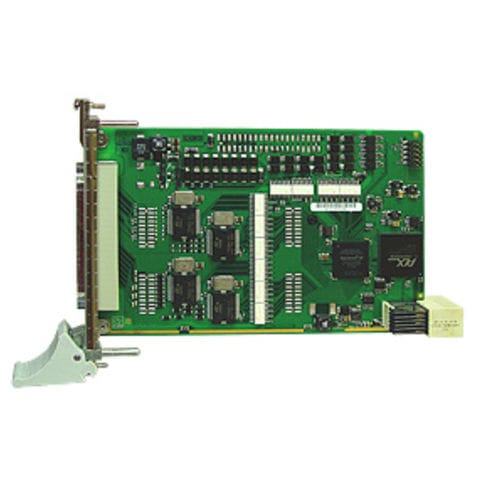

Tarjeta E/S digital CPCIs-1532-12

en serie16 salidas digitales16 entradas digitales

La tarjeta CompactPCI Serial 32 digital I/O CPCIs-1532-5V tiene 16 entradas digitales, 12 V, y 16 salidas digitales (11 - 36 V). 15 entradas son interrumpibles. El canal 0 puede utilizarse como entrada de contador de 16 bits (hasta 100 kHz). La tarjeta está destinada a la placa de E/S industrial, por lo que todas las entradas están filtradas y protegidas contra la tensión inversa. La tensión nominal es de 12V. Las entradas y salidas están aisladas ópticamente hasta 1000 V y protegidas contra transitorios rápidos, sobretensión, descarga electrostática y EMI de alta frecuencia. La tarjeta tiene un rango de temperatura ampliado de -40 °C a +85 °C. Características Entradas 16 entradas aisladas ópticamente, 12 V incl. 15 entradas interrumpibles El canal 0 puede utilizarse como entrada de contador de 16 bits (hasta 100 kHz) Protección contra tensión inversa Tensión nominal: 12 V Todas las entradas están filtradas Salidas 16 salidas aisladas ópticamente, 11 a 36 V Corriente de salida por canal 500 mA Corriente total: 3 A típ. (fusible mediante resistencia PTC) Watchdog para poner a "0" las salidas En el encendido, restablecimiento de las salidas a "0 Límite de corriente: ~1,5 A por 8 canales (a través de PTC) Corriente de cortocircuito por salida ~1,5 A típ Fusible autorrearmable (fusible electrónico) Protección contra sobretemperatura y sobretensión salidas de alimentación de 24 V con diodos de protección y filtros Alimentación externa de 24 V apantallada y filtrada Lógica de desconexión cuando la tensión de alimentación externa cae por debajo de 7 V Temporizador / Contador 2 temporizadores (resolución de 12 bits) 1 temporizador puede utilizarse como watchdog Funciones de seguridad Aislamiento óptico 1000 V Distancia de fuga IEC 61010-1 Protección contra transitorios rápidos (ráfagas), sobretensión, descarga electrostática y EMI de alta frecuencia Línea de tierra separada para entradas y salidas Aplicaciones
